      如果蝸殼在兩個軸圓筒之間的空間中沿軸線方向延伸，就得到一種有趣的結構形式。由于它是用圓柱形筒體圍成，光從結構上來看，這種型式就有優點。因Cu到處相等，所以其側壁尺寸必須與進氣弧段的大小成正比加大。在計算中采用Cu的平均值。令b表示進氣弧段角為φ時的蝸殼側向?qū)挾?，h為蝸殼高度，則b=（V/c_uh） *（φ°/360）

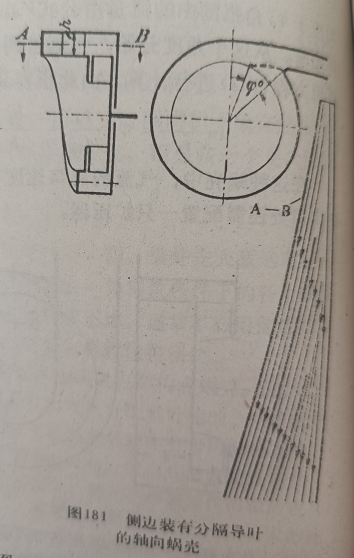

       為了使空氣在進入蝸殼時充滿蝸殼到蝸殼的外徑處，空氣在舌頭之前已經分流。因此如圖181所示，在φ°角范圍內流入的流量將通過整個蝸殼。由于這些蝸殼狹長的矩形截面，二次流會引起很大的損失。如果像作者建議的那樣，用隔板把橫向流道再進行分隔，這些損失就可以避免。為了清楚起見在圖181上特將圓柱截面AB展開。利用兩個如導葉的隔板使空氣在離開葉輪后立即側向分道流出，并且不受葉輪影響的被引入到一個預先經過很好的設計流道中。圖181展示出了這樣一種被分隔成正方形截面流道的形式。
