內蝸殼
我們可以在通風機內部構成蝸殼，通過這種辦法使空氣圍繞葉輪流動并將氣流分配到葉輪的一側或兩側。根據環量不變定律，氣流速度的周向分量因此會加大，這樣就會得出一種尺寸很小的蝸殼。因空氣沿著圓盤以更大的速度流動，故葉輪摩擦減少，蝸殼中摩擦的作用距離也比普通蝸殼中短很多。上述原因帶來的好處被由于較大的速度引起的摩擦損失的增加所抵銷，究竟抵消掉多少？還說不出一個正確的數值來，對于流量系數小的葉輪，常常使用內蝸殼結構。內蝸殼除了能獲得結構緊湊的裝置外，還可使機殼結構做成圓柱形，這是它的優點。

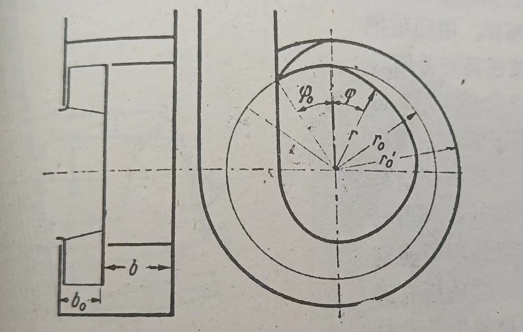

可以根據圖示進行計算。首先，必須具有φ0角度范圍的這樣一段舌狀部分?？諝鈱⒃谶@個角度范圍中進入外矩形截面（r0’-r0）（b0+b）。此時，
φ0=(c0u/c0m)（b0+b）/b Inr0’/r0
對應于φ0角范圍中的流量公式Vφ0=Vφ0’/360很容易計算出來，從這個角度開始，氣流排到內矩形蝸殼中，此時再使用方程進行計算，由此很容易算出內螺線。
Inr/r0=φ(c0m/c0u) b0/b
在這種蝸殼中，氣流的出口速度有時相當高，這樣可能在出口處配置一只擴壓器。
-
