矩形蝸殼
信息來源：發布時間：2022-08-05閱讀：574
蝸殼的各個截面為矩形，但應當在徑向和軸向加以放大，從而得到相似的面積。相對于側壁，這些結構當然不是一種旋轉體，所以跟上述rcu=常數的規律所要求的有差別。

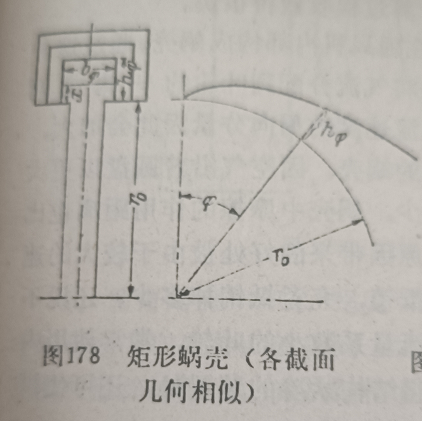

如果相對于葉輪的半徑，蝸殼的徑向伸展不大，則下面的計算能夠取得很好的近似值。采用圖178上的符號，并令h/b=C（常數），在x的位置上：
cu=c0ur0/（r0+x）
在φ角度時，流過側面積bφhφ的流量為（φ/360）V。
因此 （φ/360）V=∫h0c0ur0/（r0+x） hdx/C
由此得出計算公式為：
φ=360c0ur0h/（VC） ln（1+h/r0）
