導葉損失
信息來源:發布時間:2021-09-24閱讀:550

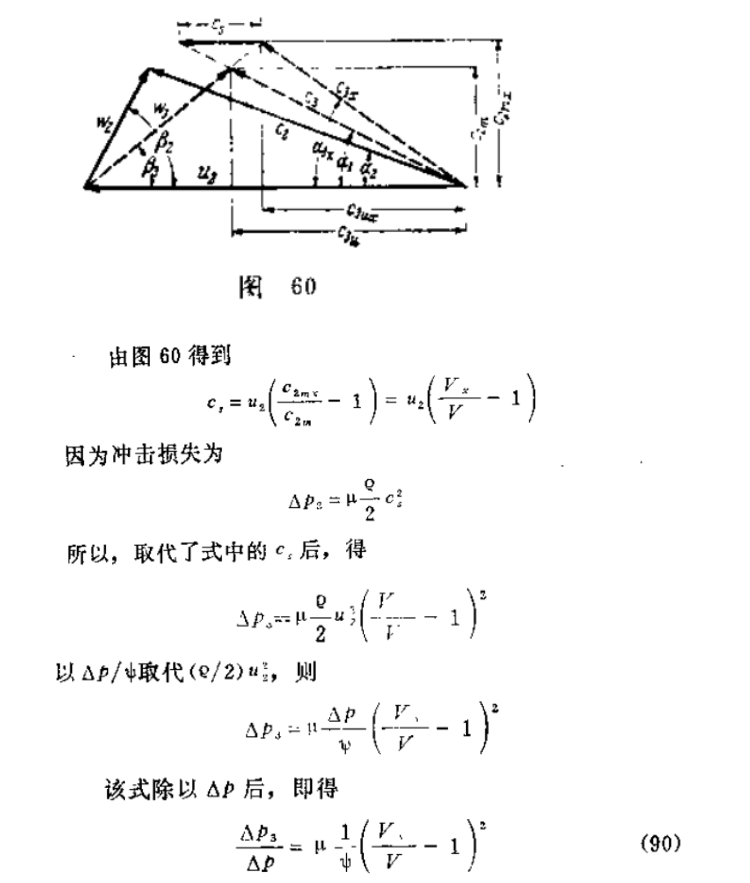

沖擊損失的第二種形式,是由進口安裝導葉所引起的。圖60所示的速度三角形也可用來解釋這種特殊情況。我們可以回顧一下;在有限葉片數時,絕對出口速度c3的方向顯地增大到α3,而導葉的角度要與此α3相一致。當流量V由增加到Vx時,c2m增加到c2mx,但流量的變化也使c3u變化到c3ux和前面一樣,假設用速度三角形β3邊上頂點的變化來表示流量變化的結果。圖60即示出了兩個速度三角形的頂點。其中,額定點時的α3決定導葉的角度,而較大流量時的頂點由c2mx決定。于是在這里就產生了一個沖擊分量c3.
在式(90)中,除了括號內的數值外(將在下面討論),它表明沖擊損失和ψ成反比。這就說明在給定的△p時,圓速度增加,則ψ減小,從而導致沖擊損失的加大。
