    由于科迪爾指明了σ和&dela;在選擇最佳葉輪設計中的應用,而使它們具有了相當重大的意義。在科迪爾的方法中,把各種通鳳機按&dela;和σ以圖來表示。每種型式的最佳葉輪都放置在σ-&dela;曲線的相應位置上,所以,各種葉輪均被限制在一個小的范圍內。對一個給定的σ值,要決定最隹的葉輪時,只需在σ-&dela;曲線上査出相應的&dela;值即可。如果選擇的葉輪處于曲線上的交點處,只要能設計出滿意的葉片,則可狀得最佳的效率。然而,如果設計的葉輪偏離了圖上所示的最佳型式,那么,即使葉輪的結構設計得多么完善,也是不可能達到較高的效率的(在大的σ值范圍內,按σ一&dela;曲線來估計軸流通風機的最佳工況點時是不太可靠的)。    因此,我們便清楚地看出了一個重要的關系。圖49按比例畫出了實際的葉輪設計型式,使葉輪外徑從橫座標伸向科迪爾曲線。這種方法可以不需要應用許多公式的復雜計算而來選擇最佳的葉輪型式。圖49中還用虛線,示出了σ=1和&dela;=1的比較葉輪或標準葉輪。由于它不是一個高效率的葉輪,故處于曲線之下,但用作比較時影響不大。 圖49只是想用來考察一下各種型式風所處的位置，有關各種型式通風機的準確設計細則將在以后的章節中再敘述。   對每一種型式的葉輪,均以σ=1和&dela;=1的葉輪作為比較的基礎。所以,所有的葉輪均具有的流量和全壓。圖49中的外形圖所表示的是各種葉輪之相對尺寸。例如,圖上最右面的高壓葉輪尺寸為標準葉輪的9.7倍,而其轉速只有標準葉輪的1/10。

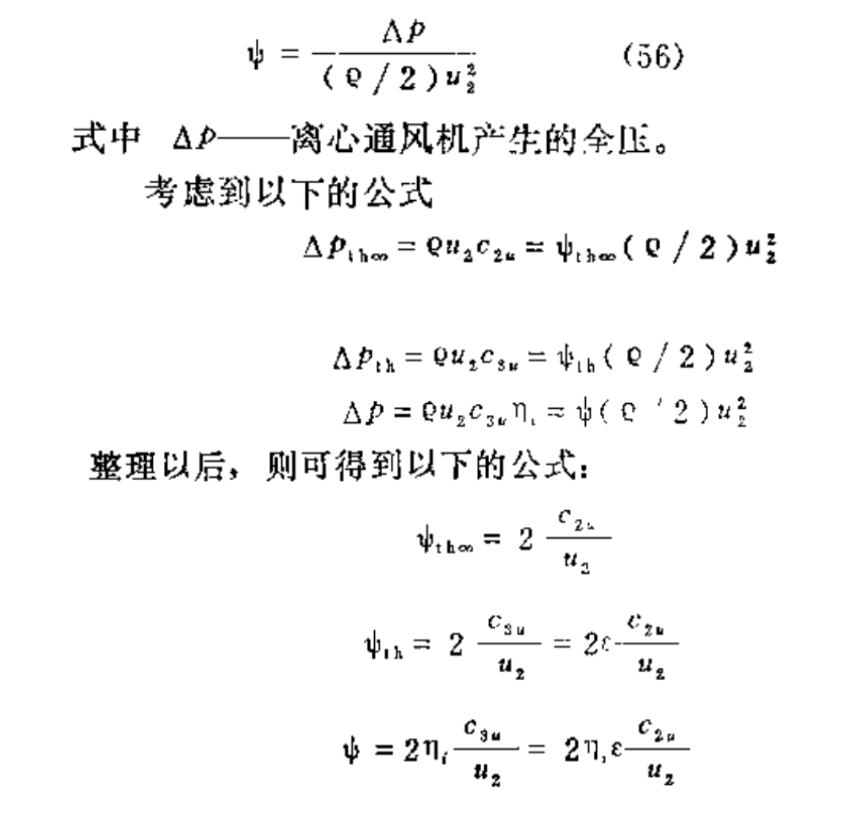

  每秒容積流量V也籥要有一個類似的比較基礎。為此,采用葉輪的當量面積πd22/4,而流體以速度u2流經此面積。于是,容積流量就為V=πd22/4。實際上,這一流量與實際的流量是不相同的,但我們希望得知這一流量比實際流量大多少?這樣即導得了流量系數：    對于橫流式通風機,在決定其流量系數以前,還要研究一些另外的資料。對這種型式的通風機,若以橫截面面積作為一個比較基礎是不十分可靠的。因?yàn)橹灰獕埣尤~輪的軸向長度,它的流量幾乎是可以任意地加大。因此,應取葉輪的投影面作為比較的基礎。以此決定的可簡單地由下式求得：
