相對渦流
信息來源：發布時間：2021-08-10閱讀：589

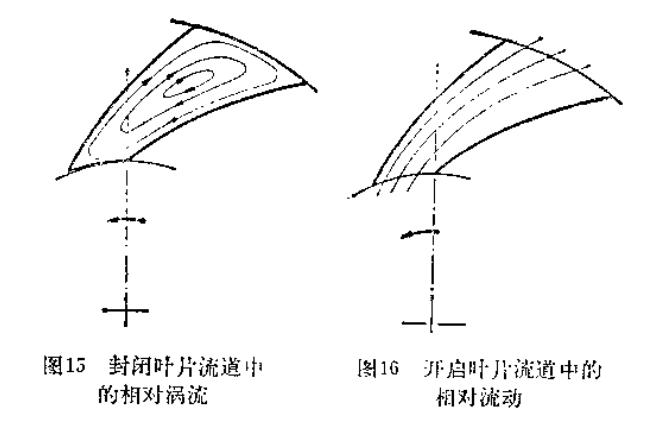

在有限葉片數時,無摩擦流動的假設會產生一種所謂的“相對渦流”。陳述這種運動的最清晰方法,是把葉片流道視作如圖15所示那樣完全封閉的。由于流道壁沒有摩擦力，所以空氣的旋轉以及由此而產生的切向力都可以忽略不計。當葉輪旋轉肘,空氣則只沿著一個圓形的軌道流動。這樣,在一個隨著葉輪一同旋轉的觀察者看來,就會看到一種稱為“相對渦流”的旋轉。這種運動的流線示于圖15。在葉片的工作面上,空氣沿徑向向內流動；而在葉片的非工作面,空氣向外流動,于是在葉片流道中形成了一個環狀流道。如果葉片流道被打開,則有一定的流量經葉輪流道流過。這時,主氣流即和相對渦流相疊加。在葉片的非工作面上疊加,氣流的速度增加；而在葉片的工作面上,氣流的速度減小,如圖16所示。由于相對渦流與流量無關,所以根據其數量級,可能會相當大地改變流動的圖譜。
當流量減小,以致葉片工作面上:(即壓力面上)的氣流速度減小,并恰好等于這的對渦流速度時,即會出現一種特殊的情況。這時葉片工作面上的氣流就會停止。流量再減小時,就會發生氣流的回流。所以,在無摩擦流動中,每一種葉片流道都有一個最佳的流量。低于這一流量時,在葉片工作面上的氣流就會“回流”。這一現象是庫夏斯基首先研究的。
