風機系統性能不佳的三個最普通的原因是： 一，是出口連接不當; 二，是進口氣流不均; 三，是風機進口處產生渦流。    這些情況改變了風機的空氣動力學特性,從而不能發揮其全部氣動的潛力。如風機的進口或出口處連接設計不當或安裝不當,就會出現這些狀況。出口處連接不好會降低風機的性能,使其大大低于風機樣本中介紹的額定值。 性能不佳的其它主要原因如下： 實際管網系統的空氣性能特性曲線(圖4-16中曲線1、曲線3)與計算的管網系統曲線(圖4-16中曲線2)相差甚大。 系統設計計算沒有給附件和附屬設備的效應(即系統附加阻力)留有足夠的余量, 或者風機選型時沒有考慮附屬設備對風機性能的影響。 注：系統的性能是由現場測量技術確定,受測量誤差的影響將會得出不精確的結果。

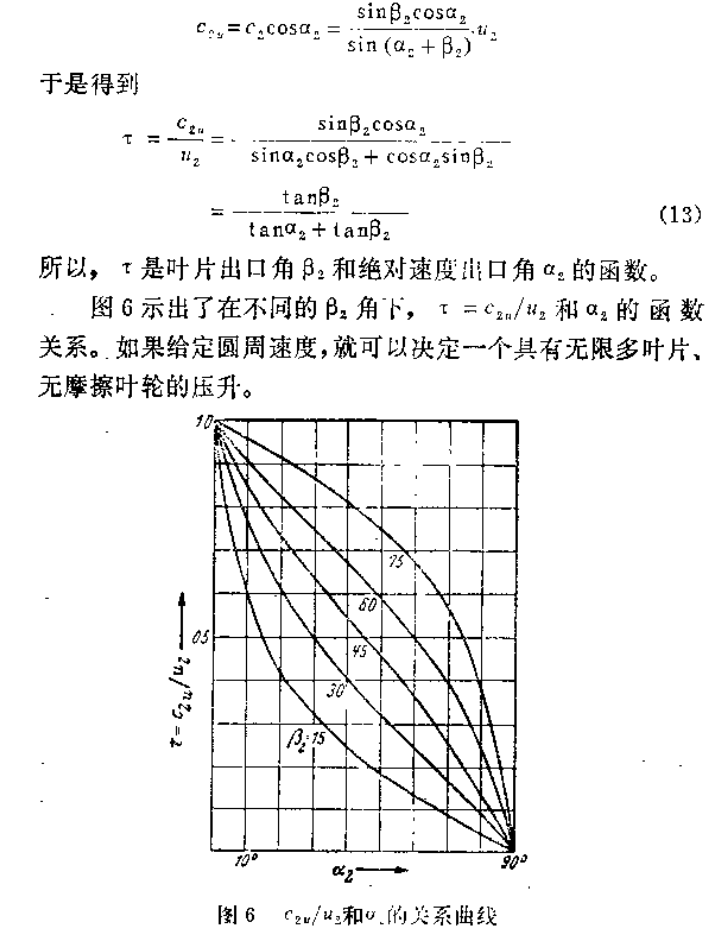

  為了正確地評價通風機的性能,很重要的一點是要知道葉輪后的實際靜壓是多大,以及還有多少壓力需要由速度的轉換來回收,即由動能轉換成的壓力能是多少? 公式(10)中的(&ho;/2)(u22ーu12)+(&ho;/2)(ω12-ω22)代表葉輪后的壓力,稱為流道壓力,而(&ho;/2)(c22ーc12)是確定在擴壓器或?qū)Я髌髦徐o壓回收程度的能量轉換項。正如已著重指出過的那樣,這一項所關聯的過程伴隨著相當大的損失。所以,應力圖使它的數值盡可能地小,換句話說,就是要使比值(△Ps/△Pa)盡可能地大。這個比值即稱為“反作用度&dquo;,以&au;表示。從公式(10)          △Ps=(&ho;/2)(u22ーu12)+(&ho;/2)(ω12-ω22)=(&ho;/2)(u22ーu12+ω12-ω22) 當c1u=0時，由圖4得到  ω12ーu12=c12 所以                △Ps=(&ho;/2)(u22-ω22+c12） 再應用公式(6)即得到                 &au;=△Ps/△Pa=(u22-ω22+c12）/（2u2c2u） 為了簡化這一公式,假設c1=c1m=c2m。這一假設對于一般尺度的通風機來說是合理的。嚴格說來,當然它只是對軸流式通風機オ是正確的,但對離心式葉輪也可以得到一個相當正確的平均值。 由這一假設,則 從以下的討論可以獲得一個在各種不同的葉片角時,反作用度和全壓△P的清晰圖象。我們來看一些葉輪,若它們具有相同的圓周速度、相同的直徑以及相同的葉片寬度,則它們的流量也相同,所以c2m為常數?，F(xiàn)在,若葉片角不同,則可得到和圖7所示相類似的速度三角形。把△Ph∞=(Y/g)c2uu2和圓周速度產生的動壓(Y/g)u22聯系起來,就可得到一個重要的系數。因?yàn)閳A周速度的壓力其物理意義較容易理解,所以用它作為一個比較的基礎。這一新的系數稱為壓力系數，推導得   于是得到：                        ψh∞=4（1-&au;）  ψh∞的圖線是一條拋物線,其在c2u=0和c2u=2u2時和橫座標相交,最大的數值是1,并在c2u=u2時達到。當葉片出口角為90°,即徑向葉片時,壓力被均勻地分配,一半是靜壓,另一半則是動壓。在c2u=2u2時,ψsh∞=0,ψh∞=4。當然,它表明在這一點達到了最大的全壓,但這時的靜卻為零,葉輪只是產生動能。具有這種特性的離心葉輪稱為沖動式葉輪,而靜壓在葉輪內增加的離心葉輪稱為反作用式葉輪。大多數通風機都是按反作用式原理工作的。 葉片型式主要按葉片角&bea;2的不同而異,其型式的不同對能量的轉換有著重大的影響。這些葉片型式是:(1)后向葉片(2)徑向葉片;(3)前向葉片。 圖8表明了具有相同葉片進口角和葉片數時的這三種葉片的略圖。由于在流量和轉速相同時,這些葉片必需具有同樣的進口角,故它們的進口形狀是一樣的。這三種型式的葉片在通風機中均有采用。   總反作用度 以上導出的反作用度對通風機設計者來說,是一個非常有用的參數。在比較各種型式的葉輪時,它是一個不可缺少的參數。此外,它涉及通風機葉輪內部過程的固有特性,而這一特性并不反映在通風機的外部特性上。因此,只有通風機設計者オ對此數值感興趣；對通風機使用者來說,很少關心這一數值,而是更多地注重通風機的總的效能。對他們來說,了解動壓和全壓間的比值會更有意義些。例如在許多的使用場合下,均要求很大的橫截面面積。這就是說即使高速通風機可能是高效率的,因?yàn)楦咚贂?huì)帶來?yè)p失,所以在排氣系統中很少采用。如果我們來研究一下如圖1所示那種無進風管的通風機,其壓力管網系統連接于通風機的出口端,則可比較清楚地理解通風機的這種特性。在通風機出口處測得的壓力(即止壓力)是通風機的全壓,而在這里所測得的靜壓即表示高于大氣壓的靜壓值。在這種情況下,裝設進風管的必要性是可以免除的,而出口截面(它是通風機結構的個非常重要的參數)就顯得最重要了。如果按下式來解析總反作用度,則通風機的上述特性就清楚了。                             &au;a=△Ps/△Pa 由關系式得：△Pa-△Ps=0.5&ho;c2 出口速度的意義現在也變得清楚了。在大多數使用場合下,如有可能要求大的  &au;a。
