兩臺C型通風機并聯使用,與一空氣速度很小的大房間相接,向一個力損失為750Pa,空氣流量為6.75m3/s的系統供氣,說明它們是否能夠良好的運行？   解：由于風機向大房間排氣(空氣速度可以.忽略不計,在這點的壓力損失量很小,約等于風機動壓。因此,有效的風機全壓減去風機動壓就是風 機靜壓。在單臺風機這個壓力基礎上,繪制其特性曲線及系統的特性曲線。從壓力縱坐標的某一數值與系統要求的容積流量對應,減去與單臺風機的每一壓力對應的容積流量,畫出漢格線,如圖15-8所示。漢格線與通風機的特性曲線相切于一點，這表明,兩臺這樣的風機在系統運行是很可能不令人滿意。對兩臺通風機之中每臺可能的操作點的可能功率分配見圖15-8。

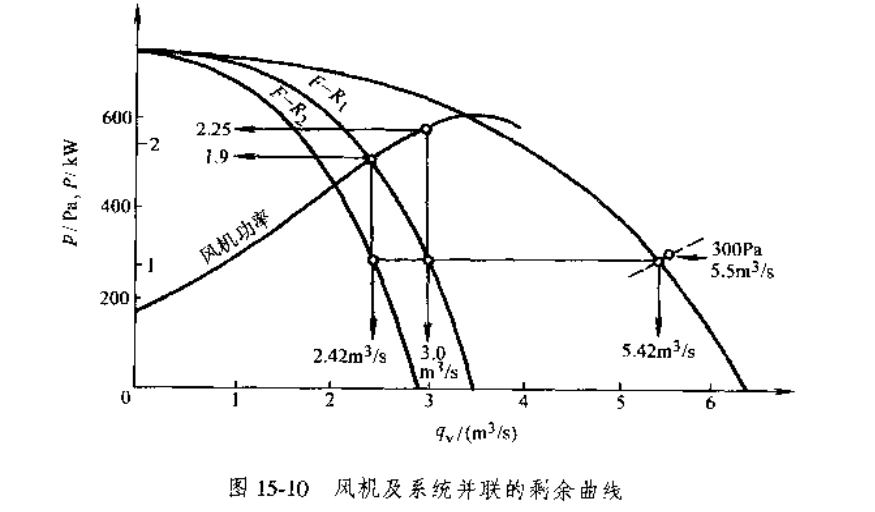

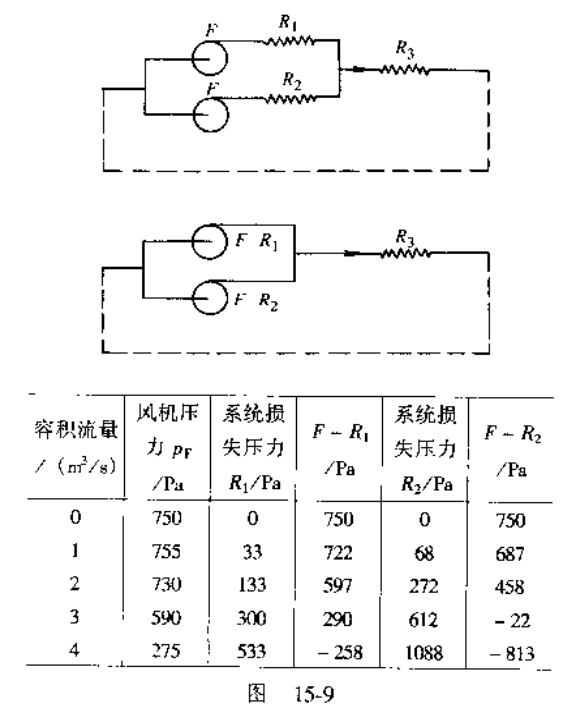

 一個大型工藝車間由一個供氣系統通風,其壓力損失為300Pa,流量為3m3/s。其排氣系統壓力損失為425Pa,流量為2.5m3/s,求車間的壓力和流量。如果有一些空氣從窗戶或小孔泄?jié)M而損失,壓力損失為125Pa,流量為0.5m/s,兩臺風機都是D型號,求房間的壓力,供氣流量,排氣流量. 解：由于供氣和排氣系統都有相同的阻力,這個問題類似圖15-11。    對于供氣風機的剩余特性曲線和系統的F-R1曲線將在房間產生一個大于大氣壓的壓力,并且以正壓劃出,類似的排氣風機的剩余特性曲線和系統的F-R2曲線將在房間產生-個低于大氣壓的壓力,且以負壓劃出。在這種情況下標出剩余特性曲線對應的壓力不足部分是必須的(結果表明由系統傳送較高的流量與風機的壓力是不適合的)因此,在上述表中出現了負值?？梢钥吹?兩條特性曲線交于點183Pa、3.25m3/s,共分別是該車間的壓力,容積流量。    零壓力線和剩余特性曲線相交的小一三角形可以看作“室內的特性&dquo;,以壓力作縱坐標這是很方便的,結合通過(125Pa,0.5m3/s)點的泄漏系統的特性可以在圖15-12中看出:泄漏的流量為0.38m3/s,室內的壓力比大氣壓高70Pa,在此壓力下空氣的供氣流量是3.48m3/s,排氣流量是3.1m3/s
