機翼型葉片展開步驟圖解
機翼型葉片展開
4-72型離心通風機中空機翼型葉片展開方法(4-73型與4-72型葉片的差異,在于非工作面亦為弧面)。該型片以A一A和B一B面為基礎進行展開,然后接出A一A線與輪蓋間的部分線段,對于葉片在A一A與B一B間的弧面部分,用三角形法法展開,平面部分用平行線法展開。
展開步驟如下：

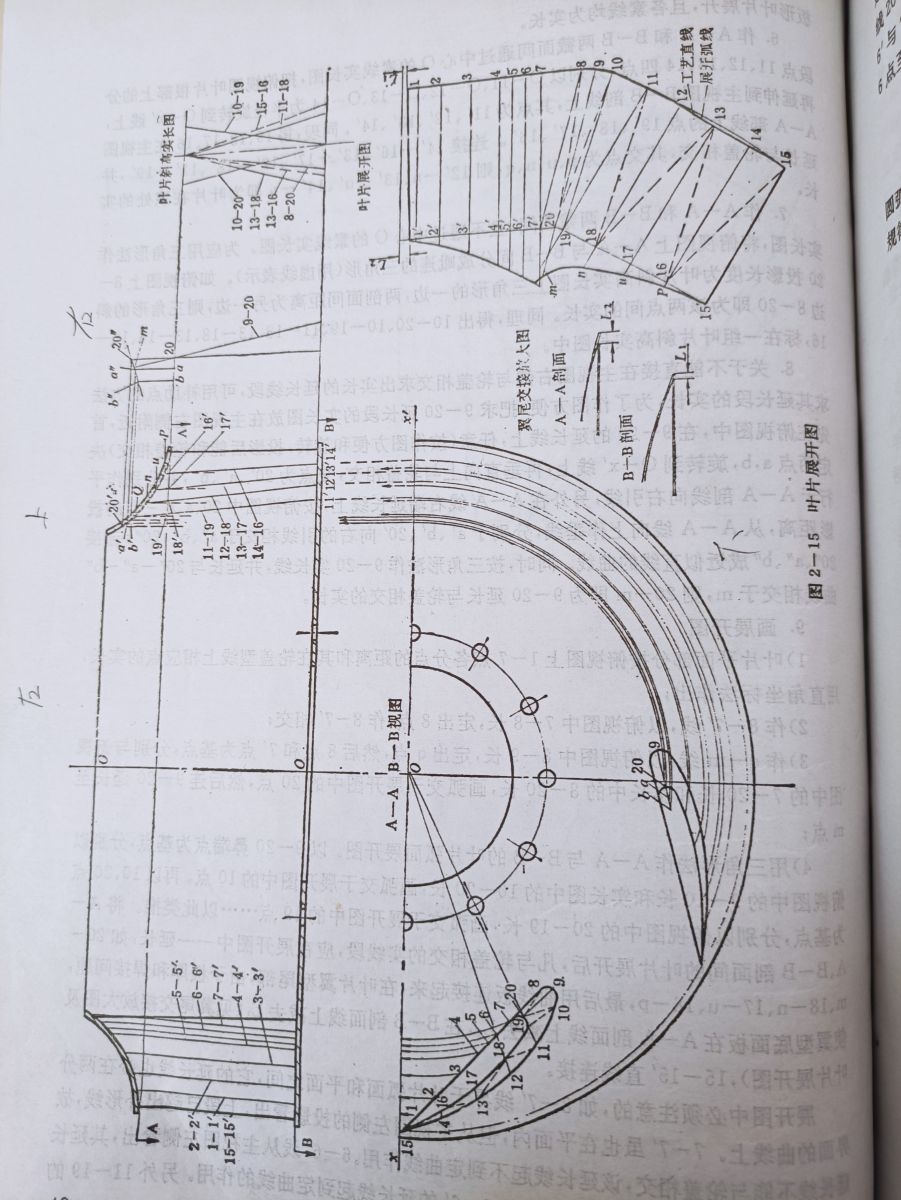

1.畫實樣圖
以適當比例作葉輪和葉片的主視圖和俯視圖,葉片按板厚中性層畫。
2.在俯視圖葉片根部(B一B截面)葉片型線上,分適量小段,標注分段點號碼1、2、3……15.
3.俯視圖中較小翼型,為主視圖A-A截面投影。過葉輪中心O,連O-11、0-12、0-13、O-14與A-A截面相交于點19、18、17、16;
4.把根部和頂部翼型鼻端點作為分段點,即20、9兩點(即彎折線).
5.機翼型葉片底線是直線,且垂直于輪盤因此A-A和B-B截面的翼型底線在俯視圖上重合,所以根部翼型分段1、2……7頂部翼型分段點1′、2′……7′對應,可按平板形葉片展開,且各素線均為實長。
6.作A-A和B-B兩截面間通過中心O的素線實長圖,把俯視圖葉片根部上的分段點11、12、13、14四點,分別以O(shè)-11、O-12、O-13、O-14為半徑旋轉到O-x′線上,再延伸到主視圖B—B剖線上,其點為11′、12′、13′、14′同理,得19、18、17、16在主視圖A-A部線上的點19′、18′、17′、16′。連接14′-16′、13′-17′、12′-18′、11′-19′,并延長與輪蓋相交,其交點為p、u、n、q,則12′-n、13′-u、14′-p即為葉片在該處的實長。
7.作A-A和B-B兩截面間,且不通過中心O的素線實長圖。為應用三角形法作實長圖,將俯視圖上A-A與B-B間分成毗連的三角形(用虛線表示)。如俯視圖上8-20投影長度為葉片斜高實長圖上三角形的一邊,兩剖面間距離為另一邊,則三角形的斜邊8-20即為該兩點間的實長。同理,得出10-20、10-19、11-18,13-18,13-16、15-16,標在一組葉片斜高實長圖中。
8. 關于不能直接在主視圖右側與輪蓋相交求出實長的延長線段,可用補助點的方法求其延長段的實長,為了作圖方便,把求9-20延長段的實長圖放在主視圖右側附近,首先在俯視圖中,在9-20的延長線上,任意(按作圖方便和旋轉,投影后能和輪蓋相交)決定兩點a,b,旋轉到O-x′線上,再垂直向上與輪蓋相交,交點為20、a、b,并分別作平行于A-A剖線向右引線,另外在A-A線右端延長線上,按俯視圖中20、a、b三點的投影距離,從A一A線向上作垂線,分別于a′、b′、2′0向右的引線相交于a”、b”、20”,連接20”、a”、b”成近似直線的曲線。同時,按三角形法作9-20實長線,并延長與20”一a”一b”曲線相交于m,則20-m即為9-20延長與輪蓋相交的實長。
9. 畫展開圖
1)葉片平面部分按俯視圖上1-7點各分點的距離和其在輪蓋型線上相應點的實長,用直角坐標法作出;
2)作8-7′線,以俯視圖中7-8長,定出8點,作8-7′相交;
3)作q-m線,以俯視圖中8-9長,定出q點,然后8點和7′點為基點,分別與俯視
圖中的7-20長和實長中的8-20長,畫弧交于展開圖中的20點,然后連9-20延長至m點;
4) 用三角形法作A-A與B-B的葉片弧面展開圖。以9-20鼻端點為基點,分別以俯視圖中的9-10長和實長圖中的10-20長,畫弧交于展開圖中的10點。再以10、20點為基點,分別以俯視圖中的20-19長,畫弧交于展開圖中的19點…以此類推將A-A、B-B剖面間的葉片展開后,凡與輪蓋相交的實線段,應在展開圖中一一延長,如20-m、18-n、17-u、16-p,最后用曲線板連接起來,在葉片翼型尾部,由于板厚和焊接問題,使翼型底面板在A-A剖面線上減去L2,在B-B剖面線上減去L1(見翼尾交接放大圖及葉片展開圖),15-15′直線連接。
注：展開圖中必須注意的,如8-7′線界于葉片弧面和平面之間,它的延長線也必在兩分界面的曲線上。7-7′雖也在平面內,但從主視圖左側的投影看出,上段已越出外形線,故延長線不能與輪蓋相交,該延長線起不到定曲線作用6-6線從主視圖左側看出,其延長線交于葉片與輪蓋相交線之內。因此,6-6′的延長線起到定曲線的作用。另外11-19的延長線,雖在主視圖右側能與輪蓋相交,但這是假象,再?gòu)恼归_(kāi)圖看,它與能定葉片展開曲線20-m的線段在中間相交,故它起不到定點的作用。從主視圖左側看,葉片最高點位于6′與7′之間,由此點向下作垂線至O-X線,再旋轉至根部翼型相交,則由俯視圖可定出6點至7點間該點的位置,從而定出最高點及展開曲線。
-
