    摘要:介紹了新模型系列風機的快速優化設計計算方法,為簡化設計計算及方便實踐應用,采用了電子表格進行風機機號、性能參數流量壓力的取值即最高轉速確定匹配關系:與風機轉子組主軸強度、臨界轉速、軸承壽命的匹配關系;與風機葉輪軸盤尺寸的匹配關系:與電機功率安全系數、電機極數匹配關系的應用計算。并以CF51新模型系列風機采用電子表格設計計算方法為例,進行詳細說明。

   隨著我國國民經濟的快速發展,以及國家對環保節能產品的要求,近年來風機行業協會、各大院校研究所、風機專業制造廠家都在積極研發新型節能高效低噪環保的風機氣動模型,并取得了相當?shù)某煽?。但也存在著重理論氣動模型研發、對與工廠制造銜接的系列優化規劃與部件結構工藝設計重視不夠,使研發的新模型風機特別是在工業領域風機,無論在研發進度、研發質量、使用可靠性上都未真正體現新模型風機氣動性能研發價值。筆者在風機行業從業多年,已有多個新模型系列風機產品成功研發成為公司主導產品。現對新模型系列風機用電子表格計算( Excel)的快速優化設計方法予以闡述設計思路

無論是引進消化、校企合作還是自主開發,當新模型風機氣動性能樣機經實測達到設計要求,就需轉入系列優化規劃設計與部件結構工藝設計等具體開發內容上來。系列規劃設計中涉及風機機號、性能參數流量壓力的取值即最高轉速確定匹配關系:與風機轉子組主軸強度、臨界轉速、軸承壽命的匹配關系;與風機葉輪軸盤尺寸的匹配關系;與電機功率安全系數、電機極數匹配關系等。上述系列規劃設計完成以后,就可轉入結構工作圖設計。筆者以CF51新模型風機系列規劃用電子表格計算為例,進行詳細說明。
風機機號、性能流量壓力的分布取值范圍
CF51風機葉輪采用強后向多圓弧板式葉片,葉輪直徑800m時的樣機最高效率79.5%、全壓系數為0.512、比轉速為27.4。
CF51風機機號葉輪直徑尺寸按GB/T17774《工業通風機尺寸》標準,取為315、355、400、450、500、560、710、800、900、1000、120、1250、1400、1600、1800、2000等共十六個機號。
CF51性能參數流量壓力的取值須經前期市場調研,滿足彌補本公司選型的空白點,及對本公司歷史產生的較多非標定制進行統計,初步的確定性能參數流量壓力的取值。對中小型工業風機而言,在全壓系數、比轉速、風機機號確定的情況下,確定性能參數一般即指最高轉速確定后的

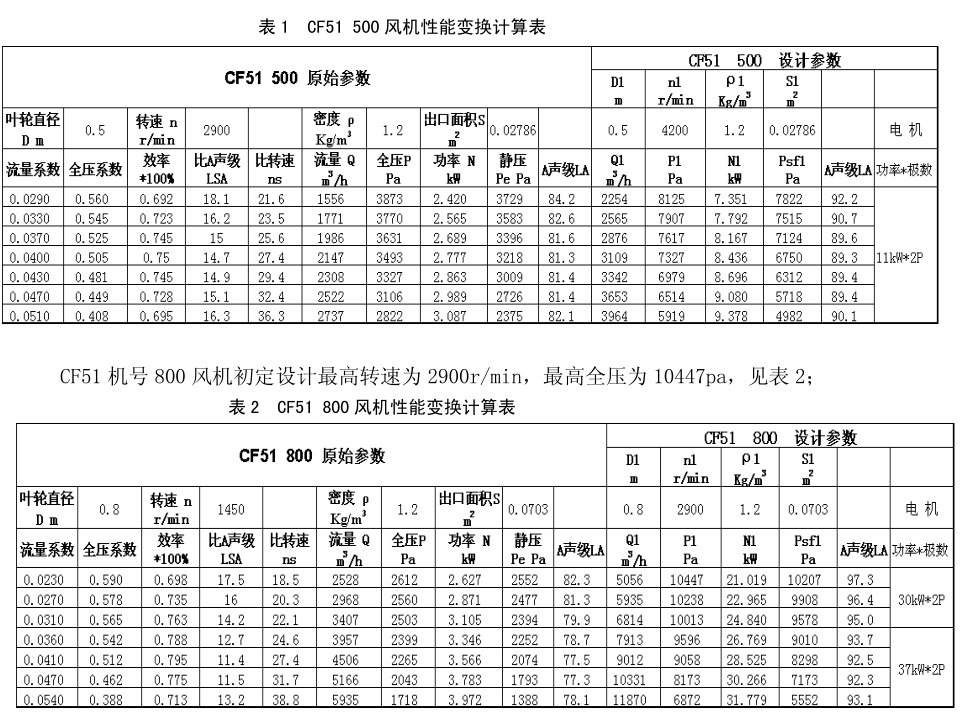

最高壓力取值CF51機號500風機初定設計最高轉速為4200r/min,最高全壓為8125Pa,見表1;

表1~表2中用電子表格計算方式,原始參數為CF51樣機測試值,改變設計參數值中的機號/葉輪直徑D1、風機轉速n1、進氣介質密度p1即可進行風機性能的變換計算。
3風機轉子組主軸強度、臨界轉速、軸承壽命

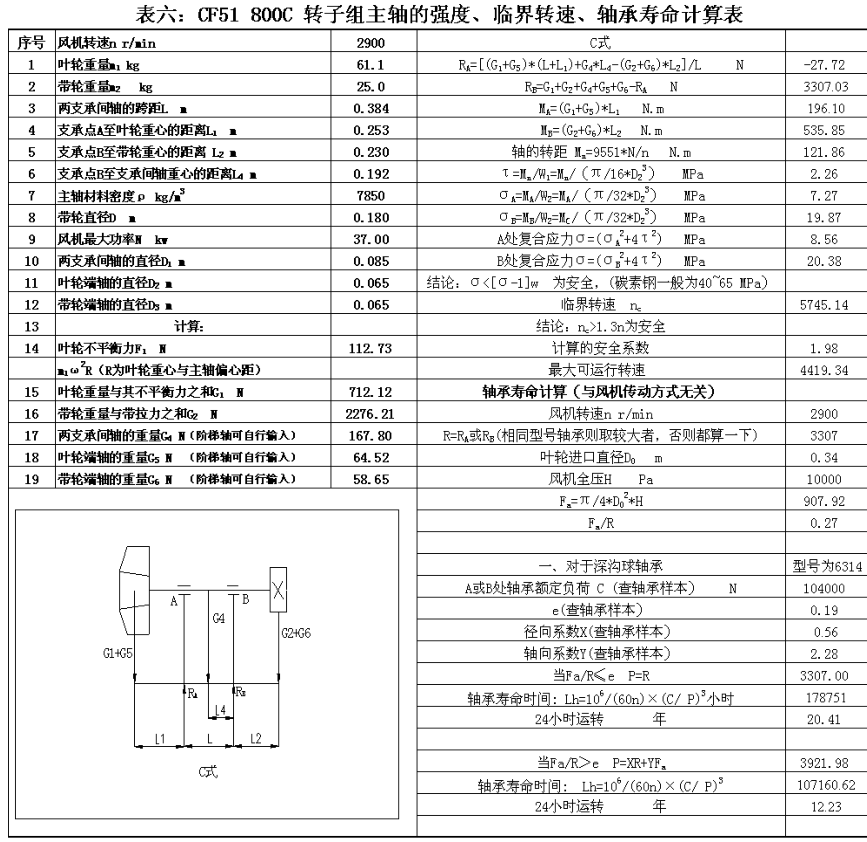

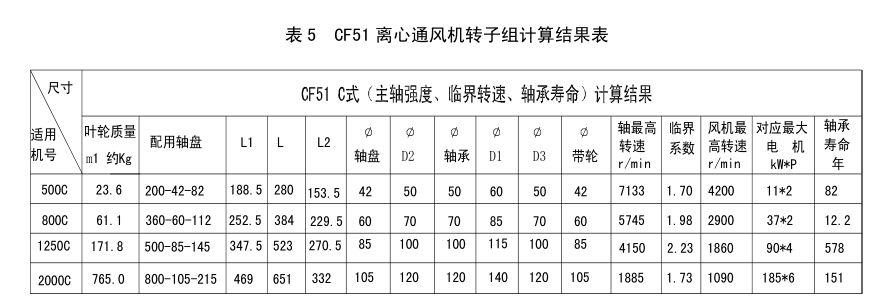

當初步的性能參數流量壓力的取值、最高轉速確定以后,需進行轉子組主軸強度、臨界轉速軸承壽命等的計算。CF1風機均按C式三角帶傳動進行配置計算,對其中CF51機號500、800250、2000風機的轉子組主軸強度、臨界轉速、軸承壽命初定設計配置計算見圖1、表5風機轉子組主軸強度、臨界轉速、軸承壽命電子表格計算方式見表六,以CF51機號800風機為例。CF51機號800風機初定設計最高轉速為2900r/min,計算結果為主軸強度:RB處最大復合應力o<[o-1]w主軸(一般碳素鋼)許用彎曲應力,20.38MPa40~65MPa,主軸強度滿足安全要求。
主軸臨界轉速:主軸計算臨界轉速nc=5745r/min,800風機初定設計最高轉速n=2900r/min,計算的安全系數nc/n=5745/2900=1.98,nc〉1.3n主軸臨界轉速滿足安全要求。以nc>1.3n為安全系數反算,主軸最大可運行轉速n4419r/min，軸承壽命:CF51機號800風機最高全壓為0447Pa,必須考慮軸向力Fa對軸承壽命的影響,
以RA或RB取較大受力支點計算(非相同型號軸承需都算一下),計算的軸承壽命為107160h≈12.23年,滿足壽命要求注意序號8帶輪直徑D尺寸2對主軸RA或RB的受力及軸承壽命影響,需反復核算。
在軸承壽命計算時,必須計入離心通風機的軸向推力回。單吸入風機在運轉過程中產生的軸向推力對軸承壽命影響,如采用深溝球軸承計算壽命通不過時,可采用球面滾子、角接觸球等不同類型軸承反復核算,達到100以上理論壽命為妥,采用不同類型軸承時,需注意軸承極限轉速對風機最高允許運行轉速的限制。

表6的電子表格計算方式,可通過改變設計原始參數值中序號112風機葉輪重量、風機轉速、軸承箱主軸、功率、帶輪直徑等設計參數值,即可進行風機轉子組的變換計算。

4與風機葉輪軸盤尺寸的匹配關系

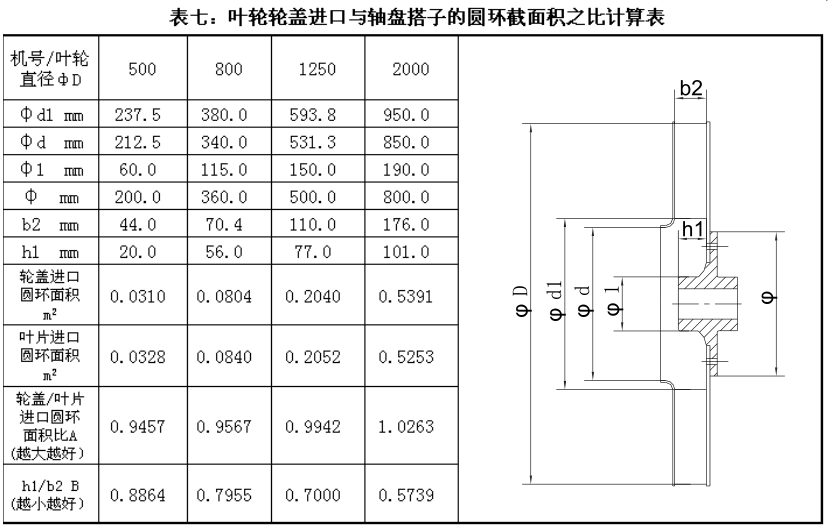

CF51風機比轉速為27.4,屬中低比轉速風機,葉輪葉片出口寬度較窄。一般工廠內部都有規格化的軸盤尺寸系列。按以上方法初定好轉子組規格,其主軸直徑、軸承型號、對應軸盤外徑及軸盤內孔基本確定。為防止葉輪軸鹽搭子對葉片進口流道堵塞,需進行葉輪輪蓋進口與軸盤搭子的截面積之比校核,見表7。

表7中的A值,文獻[6-7]給出了設計理論參數,考慮滿足系列規劃設計及軸盤“三化”要求,筆者認為輪蓋/葉片進口圓環面積比A、葉輪內軸盤搭子高度hl/葉輪葉片出口寬度b2比B,滿足或接近模型樣機系數值,且盡量保證軸盤搭子與進氣氣流流通面為弧形圓滑過渡,是可以滿足相似設計條件的。

5與電機功率安全系數、極數匹配關系

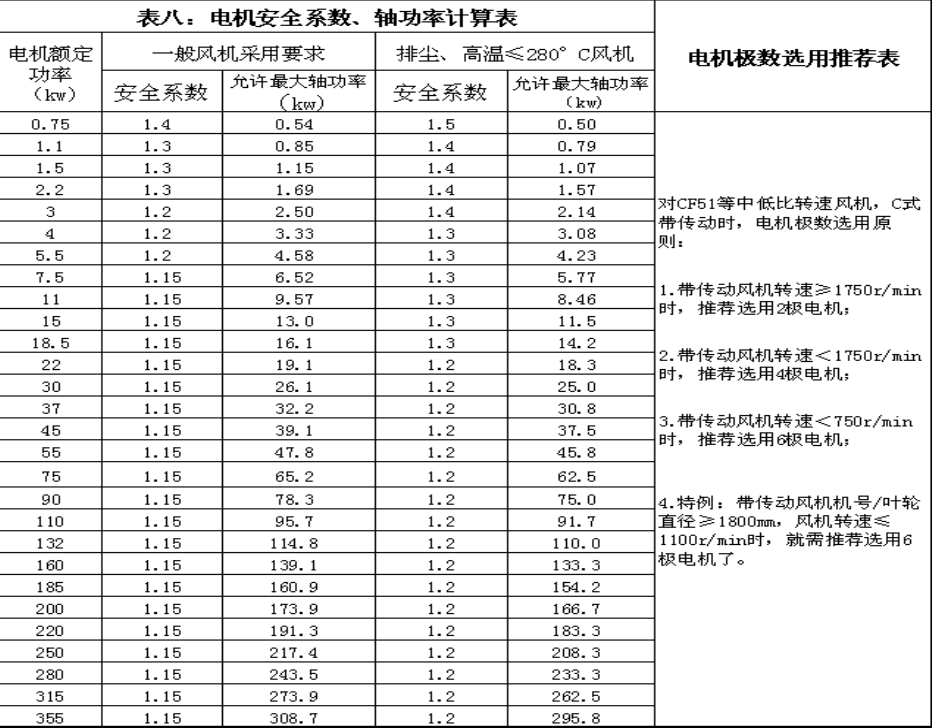

表8中的允許最大軸功率值,與表一~表四中用電子表格計算,改變設計參數值中的機號/葉輪直徑D、風機轉速n1l、進氣介質密度p1得出的NI內功率相匹配校核,在保證電機安全系數的情況下,得到最大的性能參數流量壓力值,并最終確定電機規格。

6結論
我公司近些年在新模型風機氣動性能研發、樣機測試完成以后,通過在系列優化規劃與部件結構工藝設計等具體開發內容上產生的問題,不斷總結,逐步摸索出采用電子表格計算的方法,掌握了一套快速準確完成系列優化規劃轉入結構工作圖設計的實用方法。該方法對離心風機、軸流風機、空調風機、工業風機、單進風風機、雙進風風機均適用。并建議為滿足系列化、標準化、通用化的“三化”要求,建議有實力的風機廠在新模型風機研發前期準備時,應考慮對轉子組傳動箱、軸盤等工廠內部基礎標準件進行整理完善,來滿足與研發風機全系列機號的合理匹配,為轉入結構工作圖設計帶來方便。
本文的CF51新模型風機系列優化規劃的快速設計,所有的表格內容數據均為計算最終稿,實際需運用電子表格進行風機轉速、風機轉子組主軸強度、臨界轉速、軸承壽命、葉輪軸盤尺寸、電機功率匹配等參數的聯動變換計算,并熟悉掌握其變化規律,提高計算準確度與工作效率。采用上述CF51新模型風機系列優化規劃的快速設計方法,同樣也適用于結構工作圖設計,將另文贅述風機行業的《高效節能離心通風機系列化基本模型研發》,根據計劃進度要求完成系列樣機標定后,向行業推廣。屆時可參考本文所述的系列優化規劃的快速設計方法,實踐證明因其簡單、實用、有效,相信一定會達到事半功倍的效果。
