智能型振動變送器

信息來源：發布時間：2021-03-20閱讀：596

（風機、水泵、電機等振動監視系統設計方案）

一．系統的作用

有效控制設備事故（故障）的發生，以最合理的維修費用投入確保設備的安全穩定運行，是國內外各工礦企業在設備管理工作中所追求的共同目標。風機、水泵、電機等振動監視系統能夠?qū)S瓦振動進行實時監測，對設備可能存在的問題提供一個早期報警信號，用戶通過振動監視系統能定量地掌握設備狀態，預知可能的設備異常，使設備維修模式由原來的事后維修、預防維修階段，逐漸發展演變?yōu)楫?dāng)前最先進的預知維修階段。

二．系統的組成

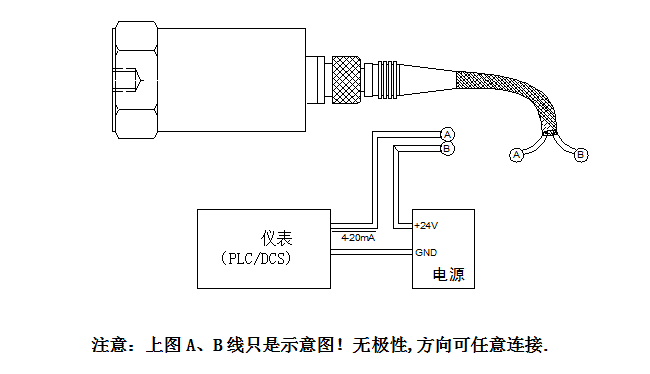

整個測量系統由傳感器和變換電路組成的一體化變送器組成，可以輸出4～20mA信號進入DCS系統。

振動傳變送器安裝在要監測的風機、電機等前后軸承座上，對軸承的振動信號進行采集。并輸出一個與振動值相對應的4～20mA信號。

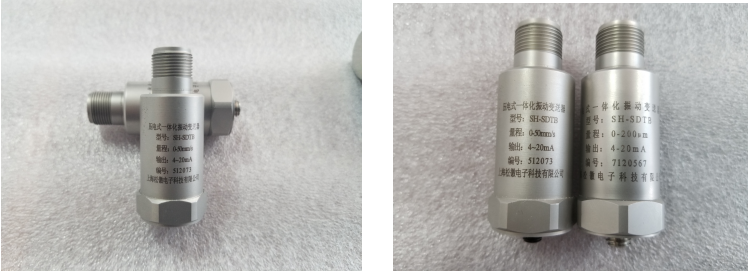

三．SH-SDTB系列振動變送器（輸出4-20mA）系統的作用

SH-SDT系列振動變送器是由振動速度傳感器、內置測量電路和功能轉換電路組成，可用于測量軸承座，機殼或結構的振動，輸出電流（或電壓）信號，便于同計算機系統聯接。它直接安裝在機器外部，故安裝使用維護極為方便。

振動速度傳感器是利用磁電感應原理把振動速度轉換為電信號，它主要是由磁路系統、線圈質量、彈性阻尼等部分組成。

測量電路和功能轉換電路是將振動速度傳感器輸出信號進行濾波、衰減放大、積分、交直流電流（或電壓）轉換，后經液晶顯示振動值。

振動速度變送器利用磁電原理，24V供電，外部采用不銹鋼殼體屏蔽，內部采用集成IC把振動信號轉換為與之相對應電壓信號；該電壓值正比于機殼振動的速度值，再經變換后輸出對應4-20mA信號，其安裝垂直水平方向均可，頻響范圍寬優點很廣泛，具有體積小，密封性好，使用壽命長等特點，廣泛用于各類旋轉機械的振動測量，使用維護都十分方便。
