摘要:使用CFD數值計算軟件對一5.6號離心風機進風口與葉輪徑向間隙(徑向間隙&dela;與葉輪直徑D2比值)分別為1mm(0.18%)、2mm(0.36%)、3mm(0.54%)和4mm(0.71%)時的整機進行三維數值模擬，并且與葉輪和進風口沒有間隙的離心風機數值模擬結果進行對比。分析間隙對內部流場的影響，總結得到該離心風機全壓、內功率和內效率隨間隙變化情況 0引言 離心風機是工業生產部門使用非常廣泛的機械設備，在冶煉、石油和化工等領域發揮著重要作用。其能否安全、經濟的運行直接關系著各個生產部門的經濟效益。離心通風機中的損失可分為流動損失、泄漏損失、輪阻損失和機械損失等。為了保證高速旋轉的離心通風機旋轉的可靠性，進風口和葉輪之間要有一定的間隙，由于存在這一間隙，氣體經過葉輪前蓋與進風口之間的泄漏形成循環流動，使葉輪對這部分流體的做功均被損失掉。這種損失被稱為內泄漏損失。 一般經驗認為，進風口與葉輪之間的徑向間隙越小，內泄漏損失會越小，故在制造工藝和安全運行的條件許可下，間隙應盡可能小。但是由于制造工藝和加工成本的限制，間隙過小可能有較大的制造困難，所以要在兼顧多種因素的情況下，找到最佳的徑向間隙量。 本文以某一高效離心風機（機號5.6號）為模擬對象，使用三維造型軟件對進風口與葉輪徑向間隙(&dela;/D2)分別為1mm(0.18%)、2mm(0.36%)、3mm(0.54%)和4mm(0.71%)時的離心2風機整機建模，對建模后的整機劃分網格，再使用CFD數值計算軟件對整機進行數值分析，最后對計算結果進行對比分析，得到不同間隙對該機號風機的全壓、內功率和效率的影響，總結得到不同間隙對間隙內泄漏損失的影響。同時得到該機型的最佳的徑向間隙。2不同徑向間隙離心風機整機CFD數值模擬 2.1模型建立及網格劃分 使用三維造型軟件UG對進風口與葉輪徑向間隙(&dela;/D2)分別為離心風機整機建模，圖?表示的為間隙1??時的二維圖。建模時將整機分為?個區域，分別為進風口、葉輪、葉輪和進風口之間的間隙、以及機殼部分。 圖2表示三維數值計算模型和網格，計算網格使用分塊四面體網格，由建模的4部分組成。其中，間隙和葉輪部分設計為旋轉網格。近壁面以及間隙部分網格加密處理，離心通風機整機網格總數為230萬。 2.2CFD數值計算方法 在CFD數值計算中,使用K-?湍流模型求解相對坐標系下守恒形式的三維Navie-sokes方程?？臻g項采用有限體積中心離散方法[5]。采用四階Runge-kua法時間推進以獲得定常解。為了加速收斂，采用多重網格法。 數值模擬的邊界條件為：進口給定速度條件，根據不同流量給定不同的進口速度；出口為自由出口條件；葉輪給定旋轉速度. 2.3內部流場分析 圖3表示的是間隙為4mm時間隙中的速度分布，可以很明顯的看到，蝸殼中壓力較高的流體經過間隙重新流回葉輪，同時間隙對氣流又產生了節流作用，氣流的速度快速增加，并且在間隙處產生了渦流。通過間隙進入葉輪的氣流再次和葉輪中的主氣流混合。這與一般 的理論分析是一致的，葉輪對氣體的做功的一部分消耗在了間隙內的循環上。 圖4和5分別表示的是沒有間隙和3種不同間隙時蝸殼中截面的總壓分布。對比圖4和5可以得到，沒有間隙時的蝸殼中的總壓比有間隙時要明顯大，而且渦的分布也比有間隙時少。這就表明間隙會明顯減小風機的做功能力。隨著間隙的增大，蝸舌區域總壓會明顯降低，也會出現明顯的渦流。這也表明間隙泄漏對蝸舌部位的氣流影響較大。 2.4不同間隙時的全壓和內效率比較 圖6和7分別表示的是葉輪進口沒有徑向間隙和徑向間隙與葉輪直徑比值(&dela;/D2)分別為數值模擬的流量和全壓曲線以及流量和內效率曲 線。從兩張圖可以很明顯的看出，隨著間隙的增大，在全流量工況，全壓和內效率都有明顯的下移。 從圖6可以看出，在小流量區域，隨著間隙的增大，雖然全壓有一定的降低，但是降低的不是很明顯，而且在全壓降低到一定程度以后，基本不再降低；然而在大流量區域，壓力降低的比較明顯。這就說明在小流量區域，間隙的大小對全壓的影響較?。辉诖罅髁繀^(qū)域， 間隙的大小對全壓有較大的影響。這和理論分析的結果是一致的。 從圖7可以看出，和沒有間隙時的理想情況比，徑向間隙會明顯的降低整機的內效率，隨著&dela;/D2的增大，在小流量區域，內效率變化不是很明顯；在大流量區域，內效率下降的比較明顯。在大流量區域，&dela;/D2為0.18%時，內效率和沒有間隙時的情況比較接近，并且&dela;/D2為0.36%和0.54%時內效率比較接近，而當&dela;/D2為0.71%時，效率又有比較明顯的下降。 對于該5.6號的風機，一般情況下做到&dela;/D2為0.18%要求比較高，實現起來既耗費時間又增加成本，但是同時又不希望效率降低過大，由于&dela;/D2由0.36%增加到0.54%時內效率變化較小，所以該型風機最佳的徑向間隙量&dela;/D2為0.54%，這與經驗公式要求的一般間隙約為0.5%D2的要求是相符合的。 3結論 1）使用CFD數值計算軟件對一5.6號高效離心風機進風口與葉輪徑向間隙(&dela;/D2)分別為時的整機進行三維建模和數值模擬，并且與沒有間隙時的數值模擬結果進行對比。結果表明，蝸殼中壓力較高的流體經過間隙重新流回葉輪，同時間隙對氣流又產生了節流作用，氣流的速度快速增加，并且在間隙處產生了渦流。 2）不同間隙時蝸殼中截面的總壓分布表面，隨著間隙的增大，蝸舌區域總壓會明顯降低，也會出現明顯的渦流。間隙泄漏對蝸舌部位的氣流影響較大。 3）隨著間隙的增大，在全工況內，全壓和內效率都會減小。在綜合考慮制造成本和徑向間隙對內效率的影響，得到該機型最佳的徑向間隙與葉輪直徑的比值&dela;/D2為0.54%。

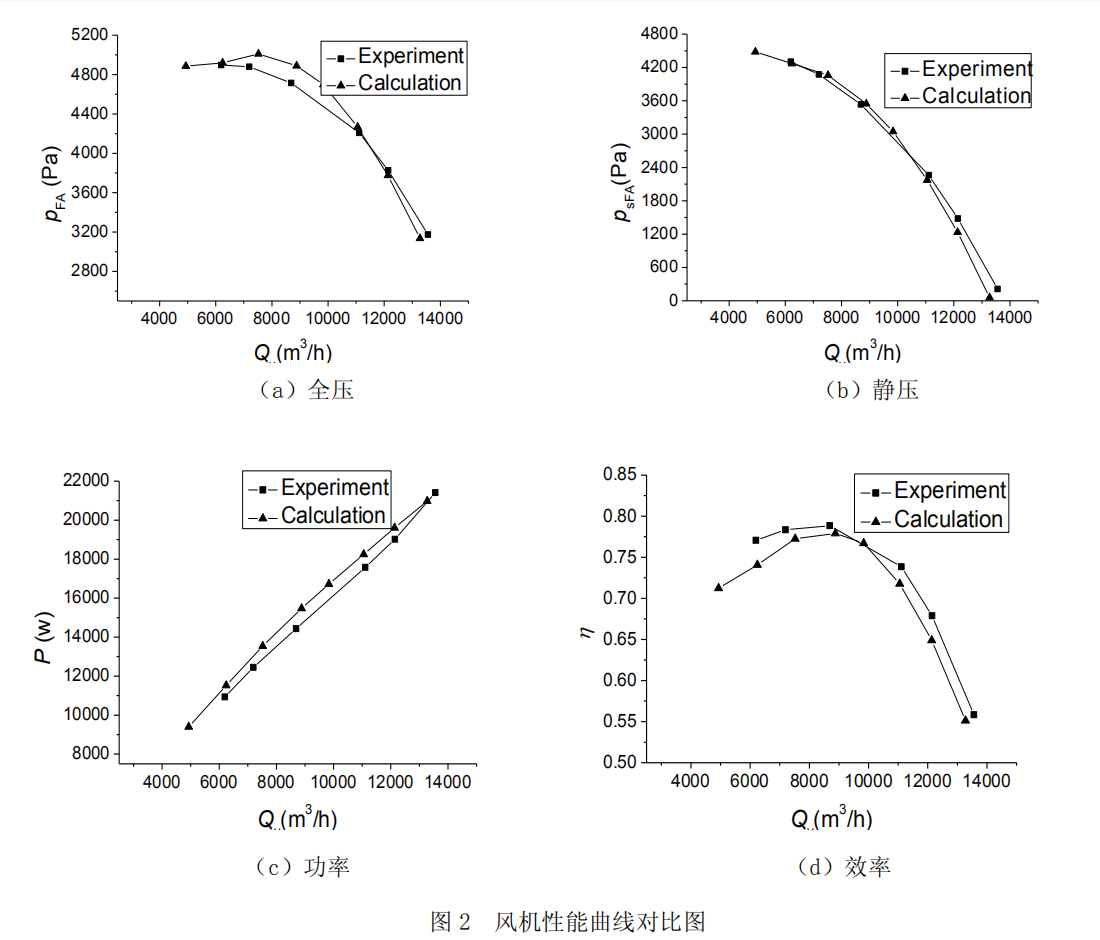

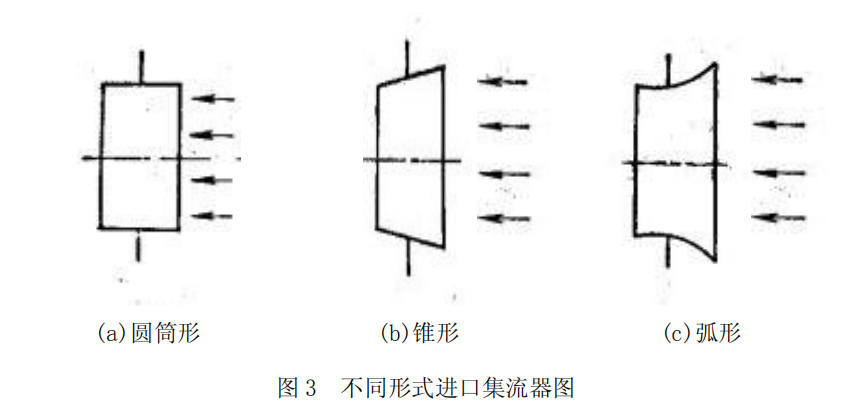

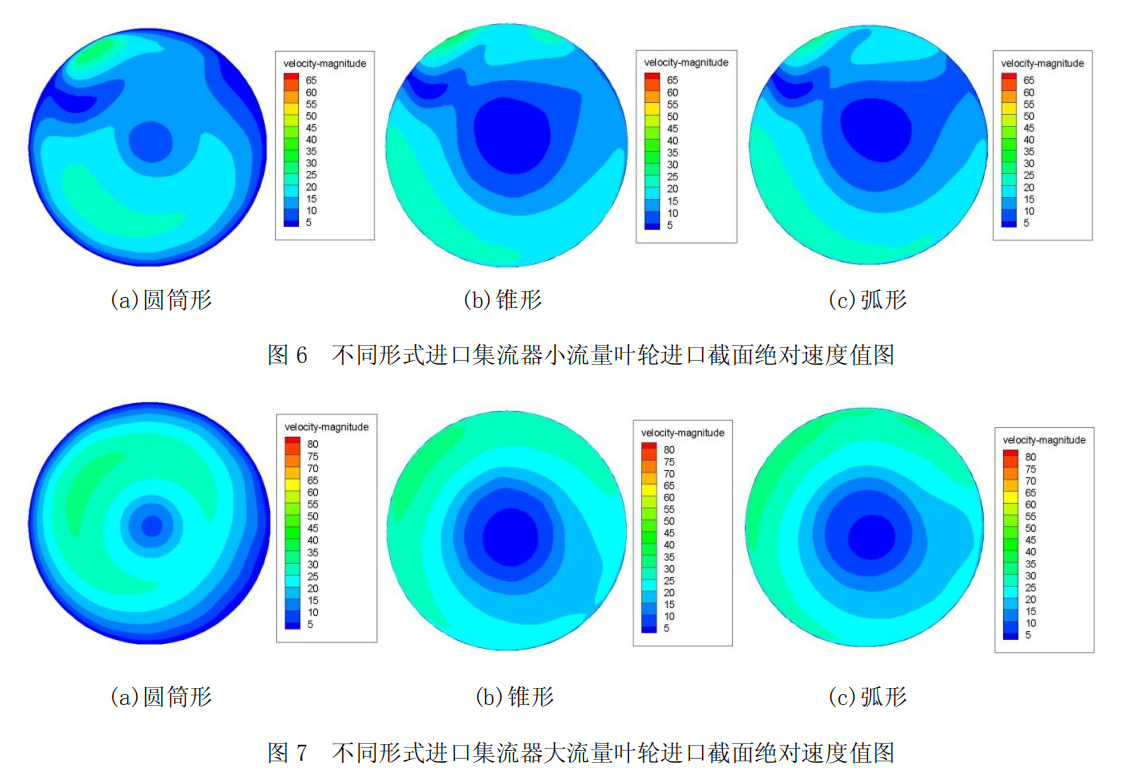

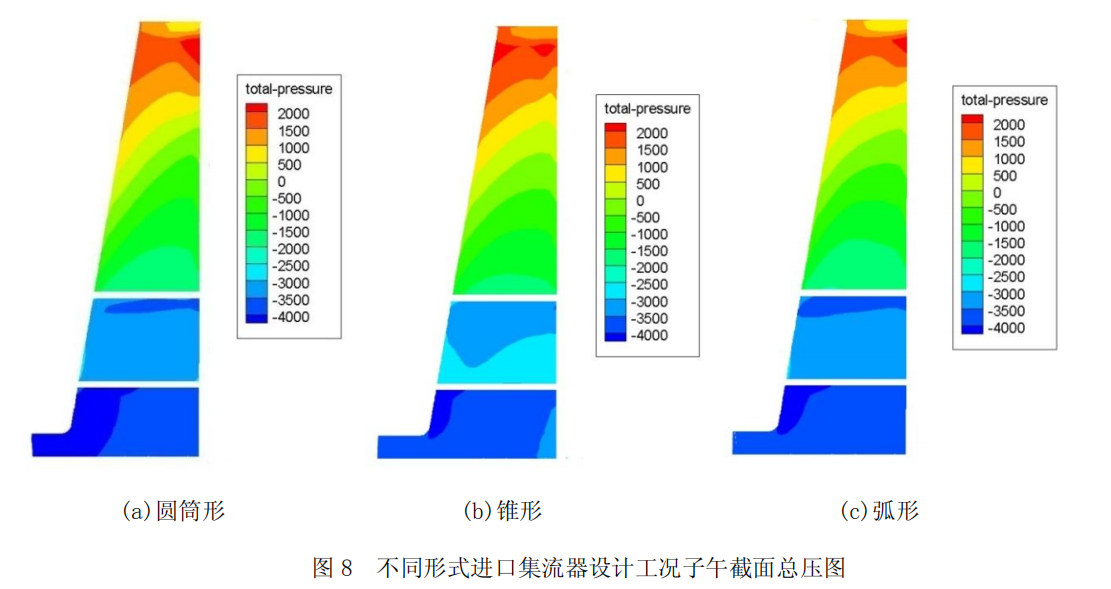

   離心通風機中，氣流經葉輪做功后壓力增高速度增加，雖然經過了擴壓器的擴壓，速度進一步降低轉化為壓力能，但是通風機中的擴壓器基本都很簡單，相對高速的氣體進入蝸殼不但會出現尾流-射流現象，而且由于葉輪出口到蝸殼的突擴會在葉輪出口處產生不同旋轉強度的旋渦，這些都極大的影響了風機的效率。為了減少這種旋渦的出現，常常在蝸殼中安裝整流板，通過減小突擴從而減少大強度的旋渦，其結構如圖9所示。 本文研究了三個帶不同長度整流板的風機，其中model1風機整流板長度是180mm，model2風機的整流板長度是100mm，model3風機的整流板長度是70mm。三種模型相同位置網格疏密情況基本一致，蝸舌部分和蝸殼葉輪ineface部分的網格尺寸相同；三種模型的蝸殼網格數分別是714687、718966和730124；葉輪和進口集流器部分使用相同的模型，葉輪和進口集流器之間的間隙為2mm。       圖10是整流板長度不同的模型風機整機模擬的性能曲線圖，可以看出三種模型的全壓和流量均達到了設計要求，在設計工況下model2的全壓分別比model1和model3的全壓高了2.5%和1.18%，在大流量時model2的全壓分別比model1和model3的全壓高了6.3%和0.85%，在小流量下相差則不是很大；效率的趨勢則基本與全壓趨勢保持一致，小流量下三種模型效率相差不大，在設計工況下model2的效率分別比model1和model3的效率高了1.19%和1.13%，大流量下model2的效率則分別比model1和model3的效率高了7.1% 和0.75%。 圖11是不同長度整流板的風機設計工況下跨盤蓋中心截面的靜壓分布，可以看出隨著半徑的增大，整流板不同的三個模型靜壓都增加了，且三種模型的靜壓分布狀況相似，不同的是model1出口壓力較低，氣流從葉輪進入蝸殼后靜壓迅速上升，model2和model3 出口壓力基本相同，氣流從葉輪進入蝸殼后壓力逐漸升高。圖12是不同長度整流板的風機設計工況下葉輪中心截面的相對速度分布，可以看出三個模型都在靠近蝸舌處的兩個葉道內出現了渦旋，其中model2在上游的那個流道渦旋強度較大，下游流道渦旋強度很小，流 動狀況最好，model1雖然在兩個流道內都產生渦旋，渦旋強度較大，流動狀況尚可，model3在兩個流道內都產生了比較大的渦旋，基本占據整個流道，流動狀況最差。這也說明風機下游設備會對上游設備產生影響。   結論：比較了不同長度的整流板對風機性能的影響，整流板過長會使其距離葉輪前盤的間隙過小，氣流在從葉輪進入蝸殼的時候流動非常不均勻，產生較大的流動損失，影響了風機的全壓和效率，整流板太短則會明顯減弱集流器與葉輪之間的氣體泄漏阻擋效果，也會影響 全壓和效率，合理長度的整流板會破壞因為葉輪、蝸殼突擴產生的大尺度漩渦，同時對進口集流器和葉輪之間的氣體泄漏也有一定的阻擋作用，減少了流動損失和泄漏損失，提高了全壓和效率。
