多葉片葉道變化
信息來源：發布時間：2020-11-16閱讀：557

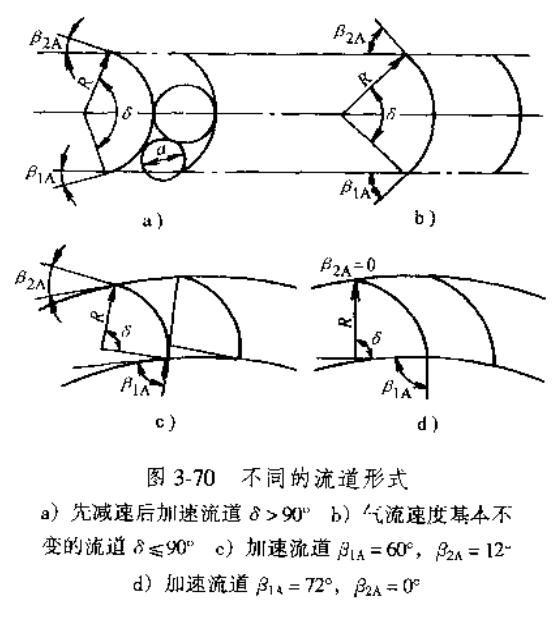

(1)先減速后加速的流道葉片中心角δ=90°,如圖3-70a所示。該葉道的特點是葉道入口寬度a較小,向后逐漸增大,繼之又逐漸變
小。氣流先減速,后加速,在葉道內形成渦區,損失大,效率低。這種葉道在現在的設計中很少采用。
(2)氣流速度基本不變的流道這種葉道的特點是葉道截面寬度a變化不大(見圖3-70b):相對速度基本保持不變,即1如w2。這可
以減少葉道內渦區的形成,通風機的效率較前者高些。這種流道的中心角δ≤90°或180-(β1A+B24)≤90°
3)加速流道這種流道的特點是氣流在葉道由于流道截面積的不斷減小而被加速,可消除葉片入口處的滿流。因此,效率高,噪聲
低。這種流道除了葉片中心角お>0F以外,β1A較大,而B2A較小。如圖3-70c所示葉輪中,δ=108、β1A=60°,β2A==12°:有時
稱這種葉輪為強前向葉輪。如圖3-70d所示葉輪中,=P、B1A=72、お=108°。該通風機的壓力系數ψ=1.5,流量系數P=1.0,
全壓效率C=0.7
