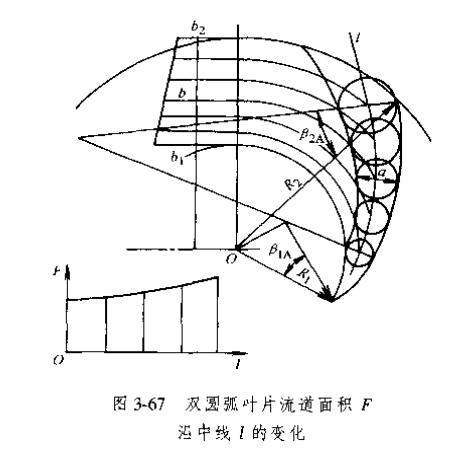

  葉片整個表面與后盤成直角的葉片,稱為圓柱葉片,葉片型線的繪制原則是:在保證最佳當量擴張角0條件下,使相對速度?逐漸地變到a2,以減少葉道中的損失、此外,葉片也不宜過長,否則將增加摩擦提失。由于氣流的相對速度w及子午速度cm是逐漸交化的(見圖3-63)。于是,不同半徑處的葉片安裝角BA也是由B1逐漸地變化到2這些條件可保證流道截面積逐漸地變化。

   這時、R、R2、B1A和B2A四個參數不能都任意選定、可按前述方法,先決定出R1、R2及B2A,而后用公式定葉片入口角度B1平板葉片型線的繪制方法簡單,制造也容易。但流道面積沿中線的變化規律不好,葉道內流力損失較大,通風機效率低。為彌補這缺點,可用前述方法,對葉輪的前盤輪廊進行修正。
