水泥磨循環風機
選型方式一:
手工計算選型(計算多,慢,且得查現有風機數據庫,容易出錯容易漏查)
為一水泥企業選配一臺水泥磨循環風機。已知進口狀況:大氣壓力p=88000,溫度t=80℃,全壓p=4200Pa,流量Q=290000m3/h,效率η≥83%。
解: 1. 每秒鐘流量:
Ρν=290000/3600=81m3/s
2. 使用條件下的空氣密度:
ρ=Ρ/Rb =88000/287(273+80)=0.865kg/m3
3. 換算到ρ0=1.2kg/m3時的全壓:
ΡtF0=ΡtFρ0/ρ=4200×1.2/0.865=5827Pa
4. 選定風機工作轉速:
n=960r/min(考慮工作的穩定性,選6極電機)
5. 計算所需風機的比轉速:
ηs=960×811/2/(5827/9.8)3/4=71.8
由此可以看出可選72系列
6. 選擇機號:
d2 =60×1.08×(2×5827)1/2/(1.2×3.14×960)=1.93
由此可選№19.5
7. 計算壓力系數:
Ф=ΡtF0/ρ(πnd2/60)2=5827/1.2(3.14×960×1.95/60)2=0.5
8. 選擇結果5-72,現有產品無法滿足要求,
增大機號選№21;
Ф=ΡtF0/ρ(πnd2/60)2=5827/1.2(3.14×960×2.1/60)2=0.43
由此可知可選4-72№21D
9. 葉輪圓周速度:
μ=πnd2/60=3.14×960×2.1/60=105.5m/s
10. 計算功率:
Pin=ΡtFΡν/1000ηin=4200×81/(1000×0.852)=399.3kw
電動機容量儲備系數取1.2,聯軸器傳動機械效率取0.98,則所需功率
為488.9kw 。
選擇電動機型號:Y500-6
功率:500KW
選型方式二:
昆侖風機選型網選型(簡潔,快速,不會漏查,可根據效率,機號,比轉速對結果進行排序)
為一水泥企業選配一臺水泥磨循環風機。已知進口狀況:大氣壓力p=88000,溫度t=80℃,全壓p=4200Pa,流量Q=290000m3/h,效率η≥83%。

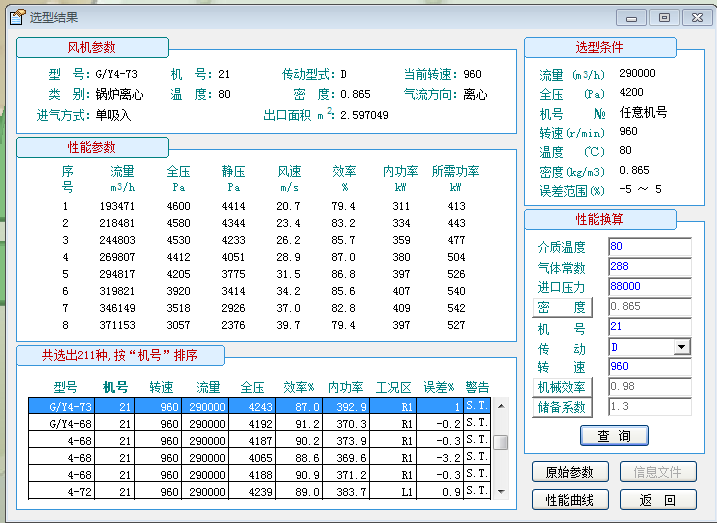

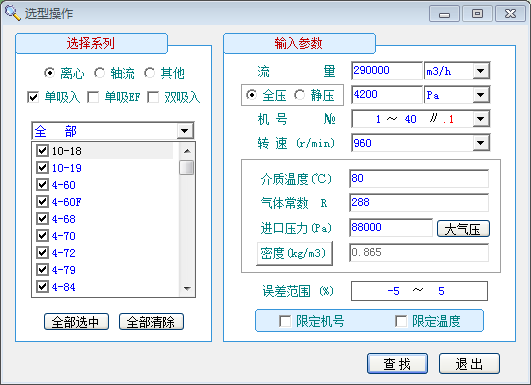

輸入選型設計參數,流量,全壓,溫度,進口壓力,氣體常數等,點擊查找即可,如下圖可排序選擇
型號,機號,效率,內功率,工況等選擇。
我們選擇型號G4-73-21D,6-500kw。
-
