利用流化床氣化處理技術處置生活垃圾，將垃圾氣化后的氣體引入分解爐高溫降解經預熱器無害化排出，代替了焚燒、掩埋等傳統的垃圾處理方式，真正實現了生活垃圾的無害化處理，是目前公認的最先進的垃圾處理技術。淮北礦業相山水泥公司5?000 t/d（Φ4.8 m×74 m）生產線配套KSV分解爐（Φ9.0 m×21.9 m），自2016年9月份垃圾焚燒系統投產運行，運行之后對窯系統帶來了一定的影響，同時引起窯系統各項經濟指標的變化。運行至今圍繞著增加垃圾喂料量及穩定窯系統的運行做了一系列的優化調整，在此分享以做交流。

垃圾焚燒系統設計垃圾日處理量200 t/d，強制通風機風量200 m3/min，功率185 kW，目前運行中日處理垃圾量180 t/d，處理污水量1.5 m3/h。

1.1　垃圾破碎及氣化

城市生活垃圾由垃圾運輸車經密閉門進入卸料大廳，卸入原垃圾儲存坑，經垃圾破碎機破碎后進入破碎垃圾坑儲存。破碎后的垃圾由行車抓斗從垃圾坑送至喂料料斗，通過喂料輸送板喂機、上下折翼?yè)醢褰?jīng)雙螺旋打散機打散后從液壓密封閥送入氣化爐。喂入氣化爐內的垃圾經氣化焚燒產生大約550 ℃左右的氣體經輸送管道送入分解爐。

1.2　污水處理

垃圾坑內滲出的污水經過濾器過濾后送至濾液槽，濾液槽內的污水經污水泵輸送進入分解爐高溫處理。

1.3　旁路放風

垃圾氣化后的氣體含有較高的有害成分，特別是氯離子含量高，在預熱器系統循環富集造成結皮。在氯離子含量較高的窯尾煙室由除氯排風機（風量370 m3/min）抽取部分高溫氣體經稀釋風機（風量165 m3/min）鼓入冷風瞬間冷卻降溫后經袋收塵器收集，降低窯系統氯離子含量。

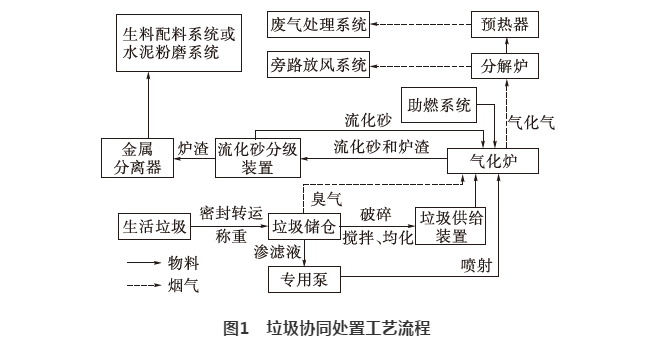

垃圾協同處置工藝流程見圖1。

垃圾焚燒對窯系統的影響主要表現在以下方面：進入分解爐的氣體量、氣體溫度和氣體成分[1]。

垃圾經氣化爐氣化后進入分解爐，入爐氣體各項參數如流量、溫度、成分受垃圾發熱量、垃圾喂料量、系統散熱及操作穩定性等影響，一般垃圾熱值越低，產生的氣體量越大，操作實踐中出氣化爐的風量在15?000~17?000 Nm3/h。氣體輸送管道和分解爐的連接口在三次風入口同一平面，由于這部分氣體量和溫度的不穩定造成窯系統的波動。由于氣化爐距離分解爐較遠，較長的輸送管道抵消分解爐部分抽力，窯操作中一方面要兼顧氣化爐內負壓，另一方面重新尋找風煤料的平衡，降低因這股風的引入對窯系統造成的影響，提高窯系統穩定性，同時達到節能降耗的目的。

2.1　對脫硝系統穩定性的影響

垃圾焚燒系統投產后在線監測氮氧化物瞬時值波動幅度較之前增大。氮氧化物瞬時值的波動變化主要是垃圾焚燒系統運行后氣化入爐氣體成分不穩定造成脫硝區氣體特性不穩定引起的。

主要存在兩種情況：第一種，窯系統抽風不足，此時因系列原因造成大量垃圾入爐，由氣化爐輸送至分解爐的氣體量增大較多，氣體進入分解爐需要消耗部分氧氣燃燒造成分解爐煤粉燃燒空氣量不足，氧含量瞬間下降，一氧化碳含量上升，在噴氨量不變的情況下氨逃逸量增大，脫硝效率下降，在線監測氮氧化物上升100 ppm左右；第二種，氣化爐止料，來自氣化爐氧含量較低的氣體量減少，窯尾煙室及分解爐出口氧含量均變大，在噴氨量不變的情況下在線監測氮氧化物瞬間出現大幅上升。

在正常生產中，應注意垃圾發熱量不穩定、均化效果差等原因造成氣化產生的入分解爐的氣體溫度及氣體量變化大，從而造成脫硝效率的不穩定，做好入爐氣體溫度及管道壓力的監控，及時調節氨水用量及系統拉風。

2.2　對煤耗、電耗的影響

操作實踐中，垃圾焚燒系統強制風機風量（標況）基本穩定在15?000~17?000 Nm3/h，處理污水量1.5 m3/h。污水直接噴入分解爐，給預熱器系統增加了14?000~16?000 m3/h廢氣量。預熱器廢氣量增加，造成預熱器內風速提高，預熱器各級旋風筒阻力增加，窯尾高溫風機拉風量增加。

此外，出氣化爐的氣體溫度在550 ℃左右，具有一部分熱焓，能夠減少部分分解爐煤粉用量，從而起到節煤的作用。

因拉風量增大，PH鍋爐入口溫度升高，增大了發電量。

考慮到污水噴入分解爐汽化升溫需消耗部分熱量，污水是生活垃圾的滲濾液，本身含有氨的成分，噴入分解爐能夠降低部分氨水消耗。為此增加一根管道入篦冷機一段，閥門可根據需要隨時切換調節。污水噴入篦冷機可以降低系統阻力，減少高溫風機拉風，減少對系統的影響，同時減少水汽化吸熱對煤耗的影響。污水噴入分解爐流量控制在0.5 m3/h，噴入篦冷機控制在1.5 m3/h，根據窯工況做適當調整。

正常運行時氣化爐氣體輸送管道、風管入分解爐接口彎頭容易積料，加空氣炮等措施均可在一定程度上保證氣化爐負壓，減小系統用風。為保證氣化爐負壓狀態，除增加系統用風外要充分利用淡季檢修時機對氣化爐入分解爐風管積料清理，以降低通風阻力。

垃圾焚燒系統運行后高溫風機轉速由745 r/min增加至800 r/min，預熱器出口負壓由-5.9 kPa上升至-6.3 kPa，預熱器出口溫度由330 ℃上升至350 ℃，電流上漲15 A，熟料綜合電耗上升1.35 kWh/t，窯總用煤量下降1 t/h左右，實物煤耗下降4 kg/t，受PH爐入口風溫及風量增大的影響，平均發電量提升300 kWh/h，噸熟料發電量提升1.2 kWh/t。

垃圾焚燒投運前后窯系統主要經濟指標對比見表1。

2.3　對窯爐系統用風的影響

CKK垃圾氣化焚燒投運后預熱器出口CO含量較之前有明顯的上升，并且分解爐中部負壓波動幅度較之前有所增加。考慮垃圾氣化入爐風溫較低，含有部分可燃?xì)怏w，且入爐氧含量偏低，風入爐后需要消耗部分空氣，導致煤粉不能快速接觸到氧含量較高的三次風進行燃燒，在增大窯尾排風的同時將三次風閘板開度由之前的55%調整至65%，預熱器出口分析儀顯示CO含量有所下降。

2.4　對旁路放風系統的影響

CKK試運行期間因除氯排風機設備故障，除氯系統未投入運行，窯尾煙囪在線分析儀顯示氯離子含量由正常的0.5 ppm上升至最高6.8 ppm，導致窯尾煙室結皮嚴重，清理困難，同時檢修開門檢查發現C5錐部結皮較厚，嚴重影響系統的安全穩定運行。相關資料表明，Cl-在燒成系統內形成的CaCl2和KCl具有極強的揮發性，在回轉窯內全部揮發，在預熱器循環富集，形成的KCl強烈地促進了硅方解石2C2S·CaCO3礦物的形成，在預熱器逐層粘掛形成結皮，而且這種結皮在900~950 ℃之間具有很高的強度，使得結皮很難清理，最終導致通風不良[2]。

對C5錐部結皮取樣化驗結果見表2。從表2可以看出，Cl-含量高達17.72%，較正常出窯熟料高出980倍，致使Cl-和Na+、K+、NH4+生成NaCl、KCl、NH4Cl等熔融溫度較低的氯化物，導致結皮增長，致使系統阻力增大，電耗增加，存在結皮垮落堵塞預熱器的風險。經過對旁路放風系統強化運行管理，增加除氯系統開機運行時間，每天檢測化驗除氯回灰氯離子，保證氯離子含量在6%以下運行，窯尾煙室結皮有明顯好轉。

正常氯旁路放風系統要根據窯尾煙囪中氯離子的含量來投入運行，必須確保窯尾煙囪在線分析儀中氯離子的含量低于0.5 ppm，當系統廢氣中氯離子含量大于0.5 ppm時，應開啟氯旁路放風系統。同時對除氯系統回灰進行取樣化驗，確?；鼗一?yàn)結果中氯離子的含量低于6.0%，當回灰化驗結果中氯離子含量高于6.0%時，也應開啟除氯旁路放風系統持續運行，且每?jī)尚r(shí)對除氯系統回灰取樣送質控處進行檢測，直至檢測合格后方可停機。

運行初期也曾出現過因除氯旋風筒鎖風下料翻板閥配重調整不到位，造成旋風筒收集下來的粉塵在閥板處堆積，然后大量塌落入窯造成窯工況波動的情況，后經檢查及時進行了調整。

2.5　對分解爐出口氣體溫度的影響

從氣化焚燒爐進入分解爐的廢氣溫度平均在550 ℃，可替代爐內部分燃料，但入爐廢氣量和廢氣溫度不穩定，加上約2 m3/h垃圾廢水入爐，影響了爐內溫度場和流場的穩定，操作上主要表現為分解爐出口溫度和入窯物料溫度波動大，分解爐喂煤調整頻繁，對窯的操作提出了更高要求[1]，目前增加了分解爐出口溫度和分解爐用煤量的聯鎖，根據分解爐出口溫度的變化對分解爐用煤量進行實時調節，減輕了勞動強度，穩定了分解爐溫度。

氣化爐的波動造成分解爐內系統阻力的變化，從分解爐中部負壓表顯示可以看出這種波動較垃圾焚燒系統投產之前增大較多。這種波動除影響分解爐煤粉燃燒穩定性之外，對窯頭火焰的穩定性也有一定的影響，特別是窯內氧含量控制較低的系統影響比較明顯。為降低這種波動對窯系統造成的影響，除對窯系統優化調節保證一定的富余能力外，更主要的還要從加強垃圾的發酵、打散均化、加強喂料及提高操作穩定性著手，保證垃圾焚燒系統的穩定性。

2.6　旁路放風系統回灰的處理

旁路放風系統收集的回灰含有較高的鉀、鈉及氯離子，不能作為輔料用于生料配料，否則會造成有害成分進入生料系統產生惡性循環，為此我們將其作為混合材摻入水泥中使用，并做了大量試驗。根據水泥中Cl-含量核算要求回灰摻入量按每日生產熟料的0.2%進行，及每日回灰摻入量≤12 t，現在水泥中Cl-含量在0.03%，不會對水泥性能產生明顯影響，較之前的0.015%有所上漲，低于企業0.04%的內控標準。

（1）垃圾焚燒系統投產后SNCR運行不穩定，應重點考慮脫硝區氣體成分的不穩定引起的脫硝效率波動，可通過加強入爐垃圾發酵、打散、均化，加強氣化爐運行管理，穩定氣化爐操作得到緩解。考慮到CKK系統運行后出爐溫度偏高，且氣體成分不穩定，SNCR脫硝最佳反應窗口變化，應對噴槍位置進行調整，以降低氨水消耗。

（2）垃圾焚燒系統投產后對煤耗、電耗造成了一定的影響，日常生產中可通過摸索優化利用垃圾焚燒的優勢降低煤耗，對因系統拉風大造成的電耗上升可通過余熱發電多發電得到一定的補償，但如考慮到CKK系統的建設投入，運行費用，國家相關部門應做好水泥窯垃圾協同處置的經濟補償政策，以提高水泥行業協同處置的積極性。

（3）在滿足水泥質量的前提下增大水泥磨除氯回灰摻入量，滿足除氯系統開機運行時間，降低了氯離子在系統內的循環富集，能減少預熱器結皮的滋長。
