熱源上部接受單在外形上和上吸式外部吸氣單完全相同,但作用原理不同。對接受罩而言,罩口外的氣流運動是生產過程本身造成的,接受罩只起接受作用。它的排風量取決于接受的空氣量大小,接受罩的斷面尺寸應大于罩口處接受氣流的尺寸。

(一)熱源上部的熱射流
     熱源上部的熱射流主要有兩種形式,一種是生產設備本身散發的熱射流如煉鋼電爐爐頂散發的熱煙氣;一種是高溫設備表面對流散熱時形成的熱射流。對于前者必需實測確定。下面對后者進行分析研究。

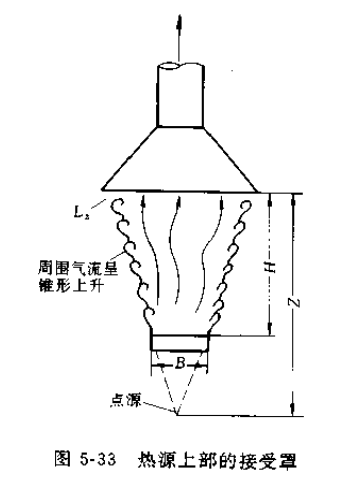

當熱物體和周固空間有較大溫差時,通過對流散熱把熱量傳給相鄰空氣,周圍空氣受熱上升,形成熱射流。對熱射流觀察發現,在離熱源表面(1~2)B(B熱源直徑)處(通常在1.5B以下)射流發生收縮,在收縮斷面上流速最大,隨后上升氣流逐漸級慢擴大。可以把它近似看作是從一個假想點源以一定角度擴散上升的氣流,見圖5-33.

      熱源上方的熱射流呈不穩定的蕗菇狀脈沖式流動,難以對它進行較精確的測量。由于實驗條件各不相同,不同研究者得出的具體結果不盡相同,但總的變化規律是一致的。
