橧邊排風軍是外部吸氣罩的一種特殊形式,專門用于各種工業槽(電鍍槽、酸洗槽等)。它的特點是不影響工藝操作,有害氣體不經過人的呼吸區槽邊排風罩分為單側和雙側,見圖5-24。槽寬B<700mm時宜采用單側排風,B=700~1200mm時宜采用雙側排風。B>1200mm時可采用吹吸式排風罩。

(一)結構形式
1.條縫式
條縫式槽邊排風罩的結構如圖5-25所示。它的特點是截面高度E較大,E≥250mm的稱為高裁面,E<250mm的稱為低截面。按照斷面尺寸(EXF),有200mmX200mm、250mm×200mm、250mm×250mm三種規格。對于D=500mm~100mm的圓形槽,可以采用圖5-26所示的廚邊型排風。載面高度E增大后,如同在排風口上設置了擋板,減小了吸氣范圍。但是E的增大也給工人操作帶來不便。因此,條縫式槽邊排風罩主要用于機械化的生產線。

2.平口式

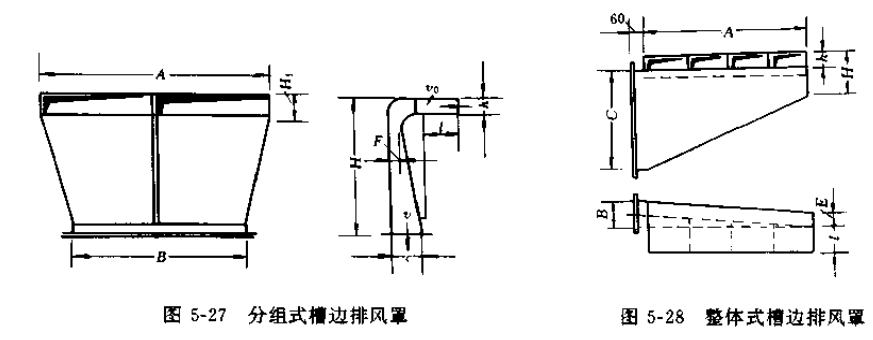

平口式槽邊排風罩分為分組式(圖5-27)和整體式(圖5-28)兩種。它主要用于手工操作的生產線。在同樣條件下,其排風量要較條縫式大。
