吸氣罩的設計原則：

1.在不妨礙工藝操作的前提下,排風罩口應盡可能靠近有害物發生源。
2.在排風罩口四周增設法蘭邊,可使排風量減少25%左右。在一般情況下,法蘭邊寬度為150~200mm。根據國內外學者研究,法蘭邊寬度可近似取罩口寬度的一半。

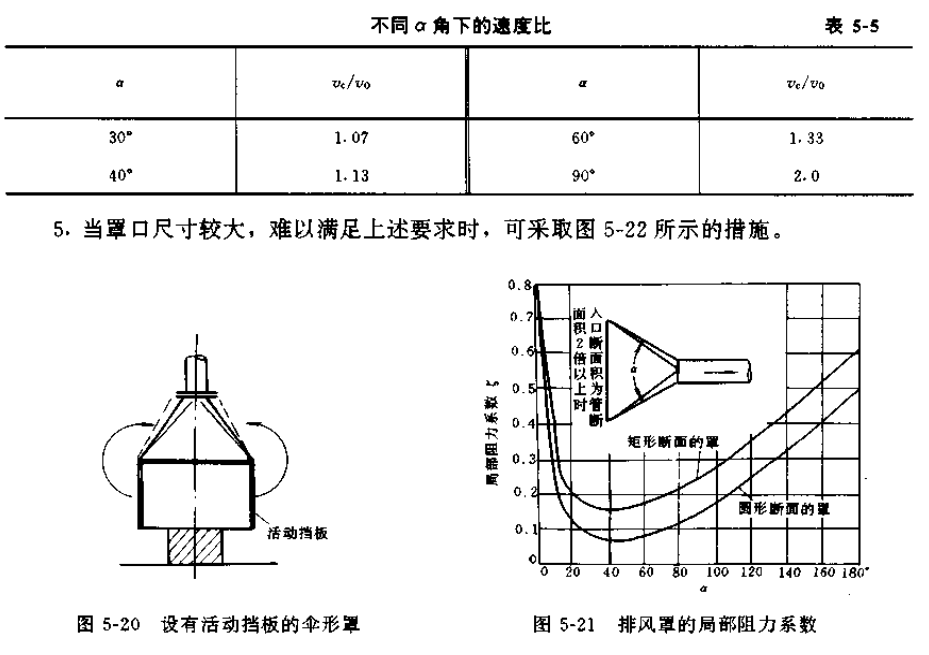

3.對上吸式排風罩,工藝條件允許時可在罩口四周設固定式活動擋板,見圖5-20。
4,排風罩的擴張角a對單口的速度分布及排風罩的壓力損失有較大影響。表5-5是在不同a角下(Vc/Vo)的變化。Vo是罩口的中心速度,是罩口的平均速度。圖5-21是不同a下排風罩局部阻力系數的變化曲線。在a=30°~60時,壓力損失最小。綜合罩的結構、速度分布、壓力損失三方面的因素,設計外部吸氣罩時,其擴張角a應小于(或等于)60°。

1)把一個大排風罩分隔成若干個小排風罩;
2)在置內設擋板
3)在罩口上設條縫口,要求條縫口處風速在10m/s以上,而靜壓箱內風速不超過條縫口速度的1/2;
4)在罩口設氣流分布板

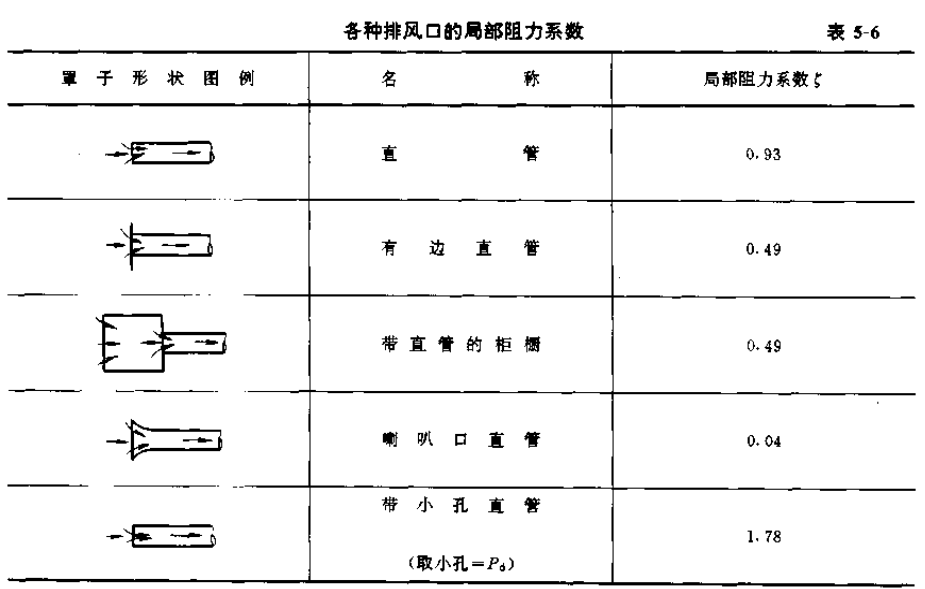

5)各種排風口的局部阻力系數在表5-6列出。
