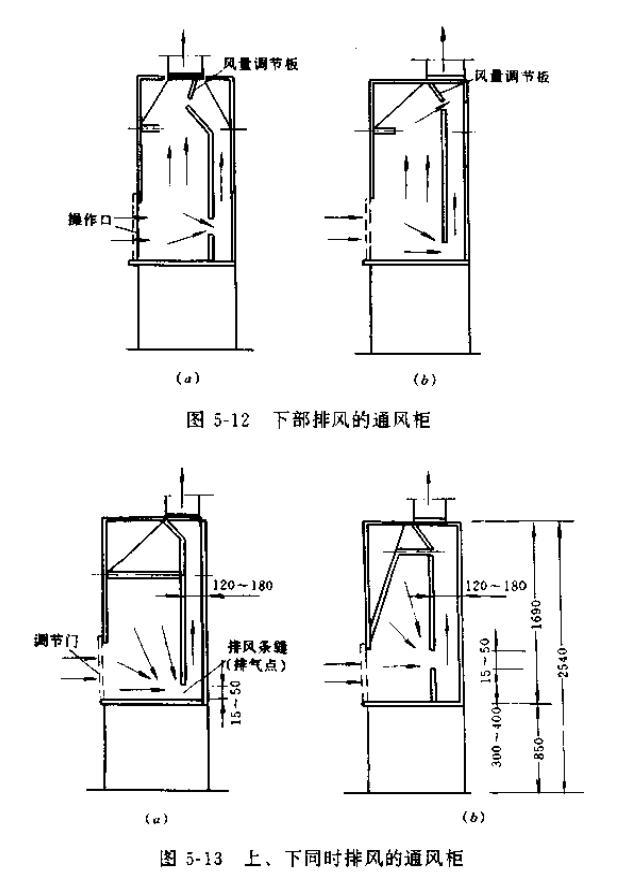

按照排風方式不同,通風柜分為上部排風、下部排風(圖5-12)、上下同時排風(圖5-13)三種形式。為保證工作孔上速度分布均勻,對冷過程的通風柜應采用下部排風;

對熱過程的通風柜應采用上部排風;對發熱量不穩定的過程,可在上、下均設排風口,隨柜內發熱量的變化,調節上、下排風的比例,使工作孔速度分布均勻。

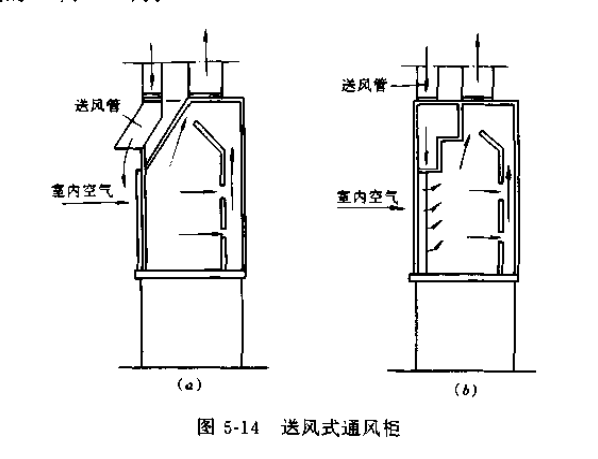

當通風柜設置于采吸或?qū)?、濕度有控制要求的房間時,為節約采暖、空調能耗,可采用圖5-14所示的送風式通風柜。從工作孔上部送入取自室外(或相鄰房間)的補給風,送風量約為排風量的70%~75%。
