給料器安裝在輸送管的前端,在輸送過程中,煙塵和空氣得到很好混合。為使煙塵能連續、均勻地進入給料器,其上部應設貯灰斗。給料器要求結構簡單,操作和檢修方便、壓力損失小。壓送式氣力輸送的給料器比吸送式氣力輸送的復雜。
1.吸送式氣力輸送給料器

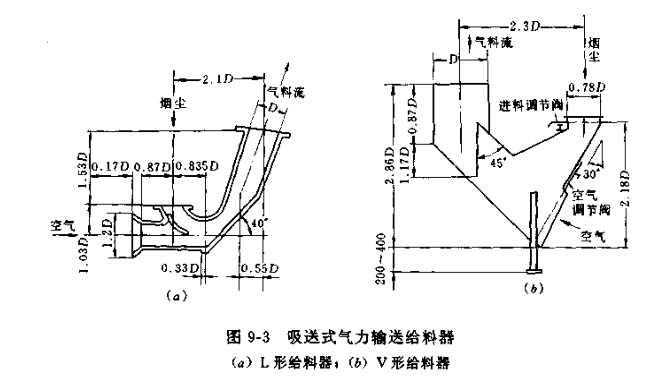

常用的吸送式氣力輸送給料器見圖9-3
圖9-3所示的是兩種吸送式給料器的基本形式。圖9-3(a)為與傾斜輸送管連接的形式,圖9-3(b)是與垂直輸送管達接的形式。

      另一種是回轉式給料器,它適用于低、中壓的吸送式或壓送式的氣力輸送裝置。是一種邊進料邊送料的定量給料器。它具有一定的氣密性,即物料隨著葉輪的轉動而進入,而空氣很少被帶入。在低轉速時,回轉式給料器的給料量與轉速大致成正比。但超過某一轉速時,供料景反而下降,出現不穩定狀態。

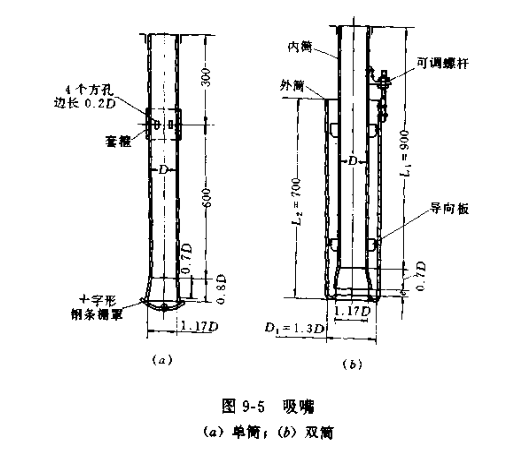

     圖9-5所示的吸嘴主要用于負壓吸送。它適用于把教裝在船艙、車箱和倉庫等地的物料吸送到目的地。要求結構輕便,便于操作。

      單筒形吸嘴僅有一根直管,其端部有一段漸擴管用以減少一次空氣和物料流入時的壓力損失。端面焊有十字形鋼條柵單,以防大塊物料吸進,并且當吸嘴接觸倉底板時,能保證固定的間隙,便于吸料。上部有二次空氣進氣口。
       雙筒形吸嘴的二次空氣由外筒頂部進入,在吸嘴進口處隨物料一起被吸引,并使物料在此得到加速,以提高輸送能力,故其輸送效率比單筒形高。
