許用不平衡的確定

返回列表 來源:周口鼓風機 發布日期:2020.12.30


1)對實際轉子或葉輪,當平衡品質等級確定之后,可由已知的轉了允許質量偏心距e乘以轉子質量m,按公式(910)求出轉子的許用不平衡量U。

                            U=em

式中U——轉子的許用不平衡量(g.mm)

e——轉子的許用質量偏心距(μm)

m——轉子質量
2)用一個校正面進行單面(靜)平衡時(圓盤形轉子)、其校正平面上的許用不平衡量等于U
3)用兩個校正平面進行雙面(動)平衡,當轉子質心位于兩支承間距中間的1/3長度范圍內,
且兩校正平與質心基本等距時,在每個校正平面上的許用不平衡量等于U的一半,即:

                                                U1=U2=em/2

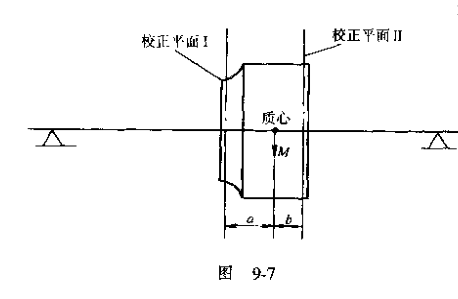

4)當轉子質心位于兩支承間距之內,但兩校正平面與質心呈非對稱配置時,需按轉子質量的分
布比例分配其校正平面1及校平而Ⅱ的許用不平衡U1及U2(見圖9-7),由公式(9-12)、公式(9
13)得出
                                                U1= emb/(a+b)

                                                 U2= eMb/(a+b)
式中1一一校正乎面I的許用不平衡量(g.mm);
U2一一校正平面Ⅱ的許用不平衡量(g.mm)
b一一校正平面Ⅱ與質心的距離;
a一一校正平畫I與質心的距離

5)在某一校正平面按該校正平面內的剩余不平衡量U,與確定的校正半徑ri,可計算出校正質量
(配重)mi,其關系見公式(9-14)
                                               miri=Ui
式中Ui一平衡機顯示出的某一校正平面的剩余不平衡量(g.mm);
ri——在該校正平上的校正半徑;
mi——在該校正平面上的校正質量。
