軸流通風機與離心通風機都是讓氣流通過葉輪,在葉輪的作用下,使氣流獲得能量。所不同的是軸流通風機

中氣流在葉輪內是沿著回轉軸作軸向流動,而離心通風機中氣流在葉輪內是沿徑向流動的。

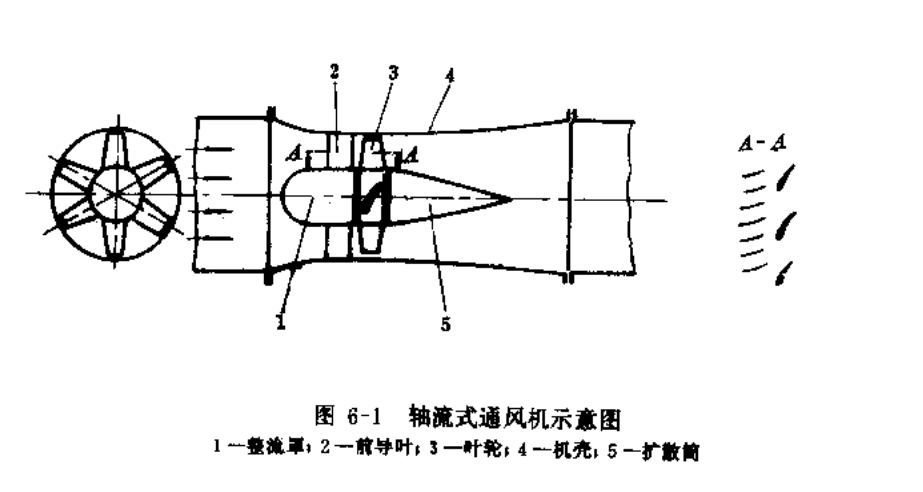

    軸流通風機是由整流罩、前導葉、葉輪、擴散筒和機殼等組成(圖6-1)。由于氣流沿著軸向流動,所以,從

外表來看,軸流通風機往往成為風道的一個組成部分。它既可以水平放置,也可以垂直放置,給布置帶來方

便。它的轉子由輪和輪彀上徑向布置的葉片組成。葉片數目從2片到50片不等。葉片形狀的沒計就在于保

證所有流過的氣提高壓頭,并使損失盡量降低,所以對葉型的要求較高,一般采用機翼型。圖6-1中轉子的前面

有前導葉(或稱進口導葉),也有在轉子后面裝設后導葉(或稱出口導葉)。

   氣流通過葉輪是軸對稱的,沿著某一半徑的圓筒形截面上氣流是均勻的。所以通常將圓通形截面展開成平

面(如圖6-1中A-A);此時導葉或動葉(葉輪上的葉片)成為一組葉片長度有限的平面葉柵。葉柵的設計是整個

風機的關鍵,所以對于機翼和葉損的研究是全部設計計算的基礎。
