葉輪速度三角形
在離心通風機中,氣體先是沿著葉輪軸線方向進入葉輪,然后離開軸向而轉向徑向,并沿葉片流動。在這個流動
過程中,風壓和流速不斷增大。所以,葉輪是氣體接受能量的場所。下面就來重點研究氣體在葉輪內的流動情況。
氣體通過葉輪時的流動過程,用速度向量圖解法來研究最為方便。由于速度向量圖的形狀呈三角形,所以稱為
速度三角形。我們知道,氣體在葉輪中的流動是一種復合運動,它可以分解為圓周運動和相對運動。氣體在葉輪作
用下沿著圓周方向的運動,可以把氣體質點看成好象固定在葉輪上隨著葉輪一起轉動的剛體一樣。它的速度稱為圓

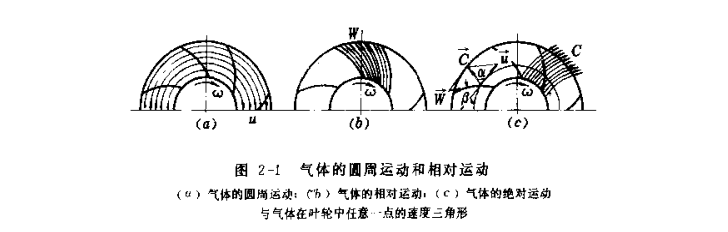

周速度,用u表示。u=rω,其中r為半徑,為ω角速度、如圖2-10所示。
相對運動是指氣體相對于葉輪的運動,如圖2-1b所示。假設葉輪中的葉片是無限多的,這樣氣體的質點只能沿
著葉片所確定的流道流動,毎個質點的運動軌跡與葉片的型線一致,它的速度稱為相對速度,用表示。相對速度的方
向就是相應點的葉片切線方向。
