降低管路系統阻力優越性
將老式風機改為高效風機的同時,必須對布置不合理的管道加以改進,才能收到更好的經濟效果。
據一些電廠的試驗表明,在煙,風道中局部阻力約占全部阻力的80%,只要對彎頭、擴散管、三通管等一些元件的不合理狀態做些簡單的改進,就能大幅度地降低管道阻力,節約廠用電。這些小的改進,鋼材耗量不多,加工工藝要求不高,收效甚大。

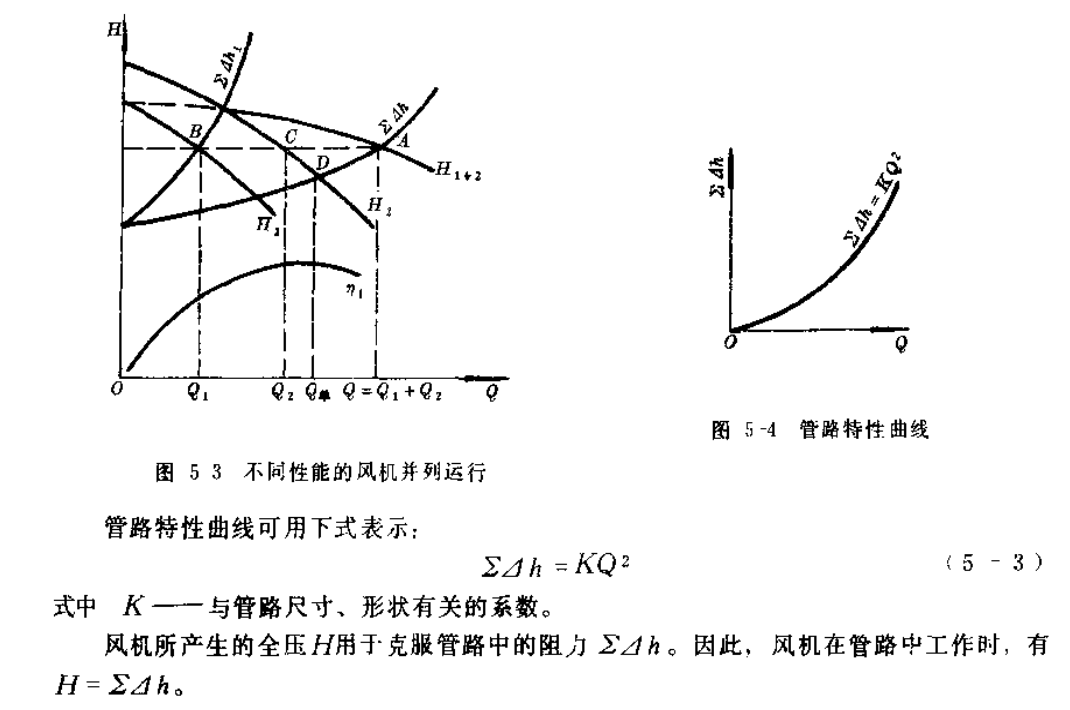

風機都是在管路系統中工作的,管路的阻力∑△h與風量Q的關系為管路特性,如圖5-4所示。

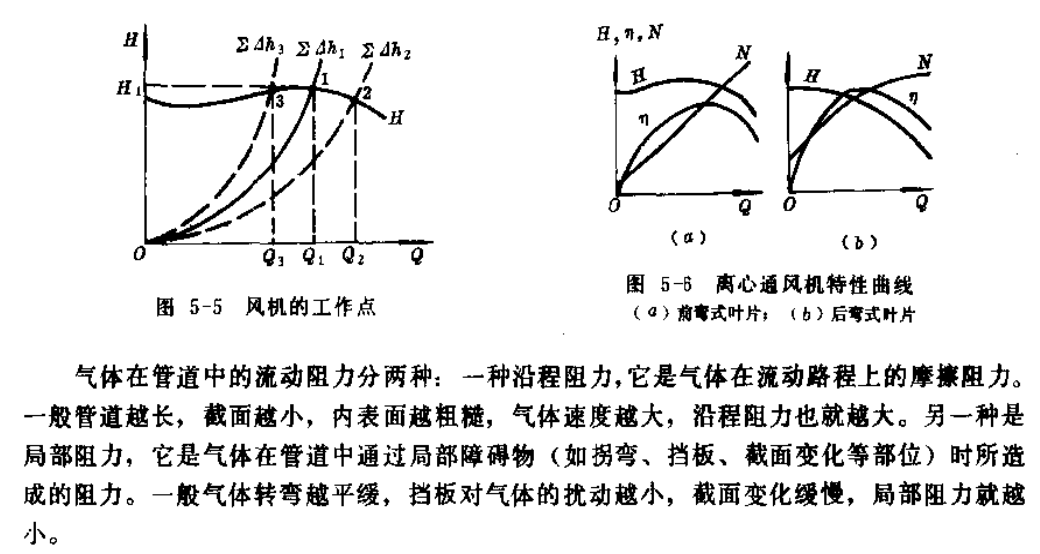

可見,風機全壓曲線H與管路特性曲線∑Jh的交點1即為風機的工作點,見圖5-5所示。
此工作點1所對應的Q1及H即為風機在此管路中工作時所提供的風量和風壓
若管路阻力變小,則工作點由1移至2,于是風機所能提供的風量為Q2它大于Q;
若管路阻力變大,則工作點由1移至3,于是風機所提供的風量為Q3,它小于Qt。所以
同一合風機在具有不同阻力的管路上工作時,它所提供的風量是不同的。由于不同風量,
所對應的效率也不相等(見圖56),故要求風機工作點位于最高效率點附近。
