根據使用情況的不同,離心通風機的傳動方式亦有多種。如果風機的轉數和電動機的轉數相同,對于機體較大的風機可以采用聯軸器將風機和電動機直聯的傳動方式,結枃簡單、緊湊;對于機體較小、轉子較輕的風機,則可以取消軸承和聯軸器,將葉輪直接裝在電動機軸上,結構更加簡單、緊湊。如果風機的轉數和電動機的轉數不相同,則可以采用皮帶輪的傳動方式。

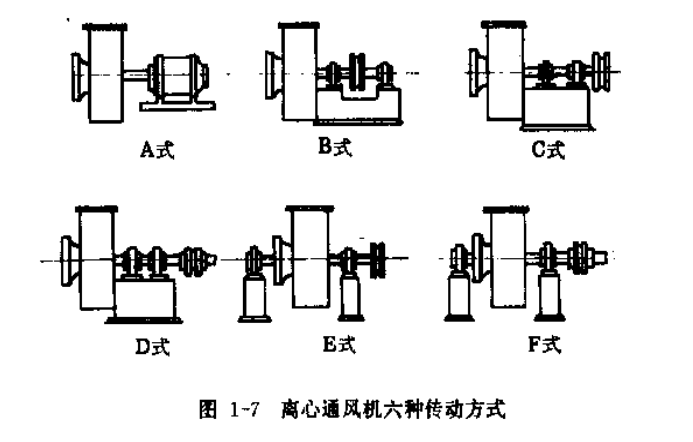

目前,風機制造廠把離心通風機的傳動方式規定為六種形式,用漢語拼音字母表示(如圖1-7所示)

A式一無軸承箱,以電動機直接傳動。

B式——懸臂支承，皮帶輪在軸承之間。

C式一一懸臂支承,皮帶傳動。

D式懸臂支承,以聯軸器傳動。

E式一一雙支承裝置,皮帶傳動。

F式一一雙支承裝置,聯軸器傳動。
