離心通鳳機結構簡單,制造方便。葉輪和機殼一般都用鋼板制成,通常采用焊接結構,

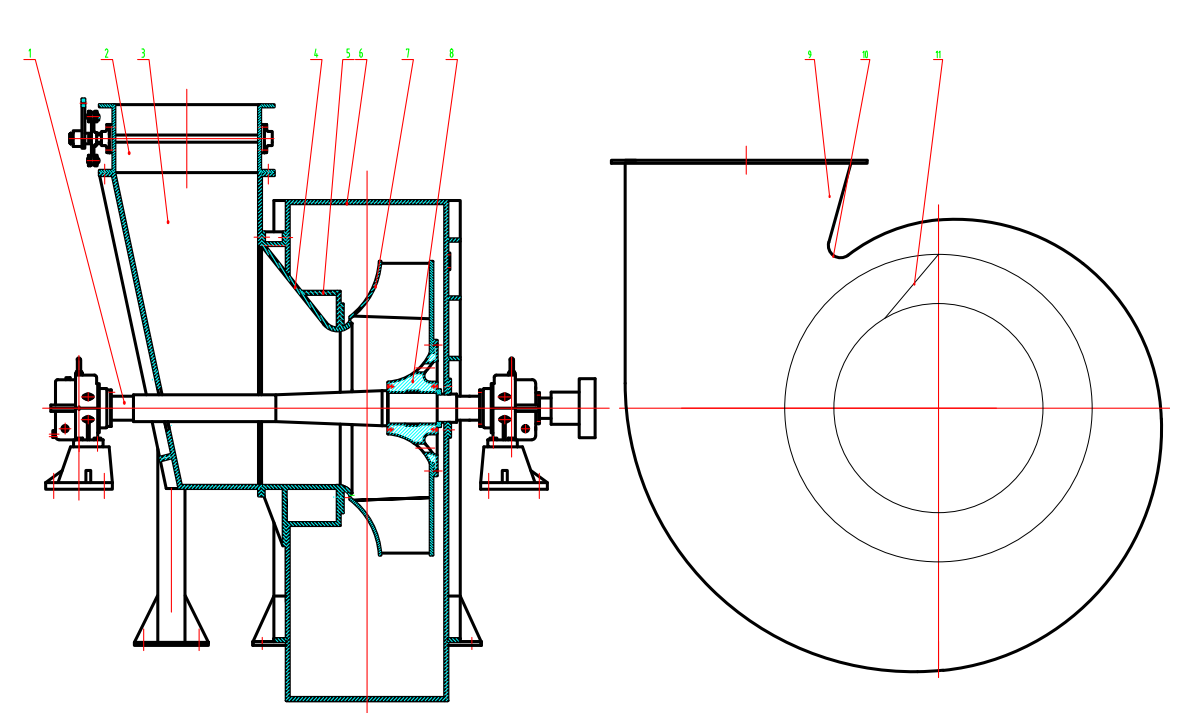

有時也用鉚接。下圖為一臺離心通風機的結構示意圖。

1）主軸  傳遞軸功率。

2）調節門（導流器、擋板)  通過調節開度,控制風量。

3）進風箱(耳子)   其橫斷面積與葉輪進口面積之比為1.75~2.0適宜。進風箱與風機出口的夾角90°為最好,180°時最差。

4）進風口（集流器、喇叭口)  在損失最小的情況下,將氣體均勻?qū)肴~輪。

5）整流器(穩流器、穩壓器、擴壓環)  是為了減少機殼內渦流損失、入口區的壓力差和漏泄,起穩定氣流的作用。

6）機殼(媧殼)  是收集從葉輪出來的氣體,引向排出口;同時將氣流的部分動能轉變?yōu)閴毫δ堋Ｋ蠖嗖捎镁匦谓禺嫛?/span>

7）葉輪(風輪、工作輪)是風機產生壓頭傳遞能量的主要構件,由前盤,葉片和后盤組成。葉輪的寬度一般小于0.45/D₂。

8）輪轂(葫蘆頭、軸盤)   將葉輪固定于主軸上。

9）擴散器(擴壓器)  是為了在能量損失最小的情況下,將部分動能轉變?yōu)閴毫δ?。它的擴散角一般小于15°。

10）舌(喉部  )影響效率和噪音。

11）葉片  將機械能轉變?yōu)闅怏w的能量。
