產品介紹

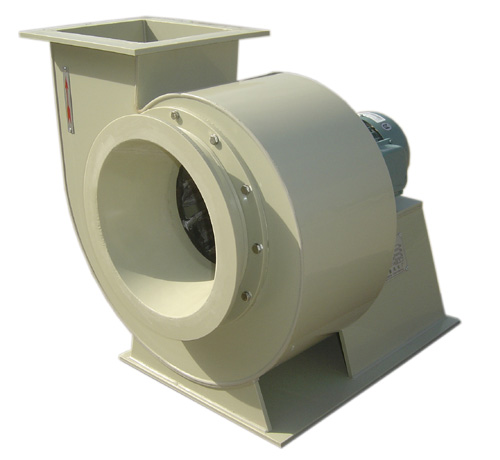

F9-28 I型防腐尾氣離心風機型式：
1.本風機為單吸式和雙吸式兩種。機號有No4、4.5、5、5.6、6.3、7.1、8、9、10、11.214、16、17、18、20、21、22、23、24共20個機號組成。
2.本風機又可制成右旋或左旋兩種型式;從電動機(或主軸)一端正視，如葉輪按順時針方向旋轉稱順旋風機，以“順”表示;按葉輪逆時針方向旋轉，稱逆轉風機，以“逆”表示。
3.風機的出口位置以機殼的出口角度表示，“左”、“右”均可制成0度、45度、90度、135度、180度、225度共六種角度。
4.風機的傳動方式為A式(機號4-6.3)、D式(機號7.1-16)和F式三種。
F9-28 I型防腐尾氣離心風機結構：
風機中的No4~6.3號主要由葉輪、機殼、進風口、支架等組成，風機中No7.1~24號由葉輪、機殼、進風口、傳動組等組成，F(xiàn)式傳動主要由葉輪、機殼、進氣箱、傳動組等組成，本風機亦可根據用戶所需帶調節門。1.9-28I型風機的葉輪有長葉片16片，短葉片16片，葉輪成型后經靜動平衡校正，運轉平穩可靠。
2.機殼用普通鋼板焊接成蝸形整體。用于高溫風機可根據溫度情況選擇耐熱材料。機殼亦可制成分體。
3.進風口制成收斂式流線形的整體結構，用螺栓與前蓋板組固定。
4.傳動組由主軸、軸承箱、聯軸器等組成，主軸根據用途不同，可用優質鋼或耐熱鋼制成，采用滾動軸承或滑動主軸。滾動軸承用軸承潤滑脂潤油，滑動軸承用稀油潤滑。
F9-28 I型防腐離心風機特點：
F9-28 I型防腐離心風機其性能完全滿足專用風機FW9-27型、通用風機9-26型的氣動性能，并具有效率高。噪音低、性能曲線平坦、流量調節范圍大、高效區寬廣等特點。F9-28 I型防腐離心風機標準化程度高，通用性好。該風機的機殼、進風口(I型)、傳動組均與9-26通用。
該風機的流量范圍2200立方-30萬立方/h(單吸) 60萬立方/h(雙吸) 壓力范圍350kg/平方--200Kg/平方
