產品介紹

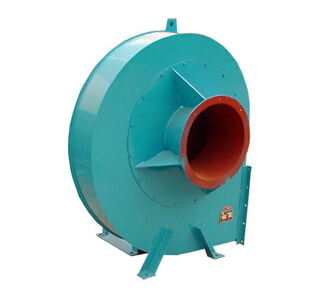

GY6-41型鍋爐離心風機說明

氣流方向:集風器進風 材質:優質鋼板

風機壓力:高壓風機                   類型:鼓風、引風

性能:耐高溫風機                   用途:鍋爐風機

G、Y6-41型鍋爐離心鼓、引風機是不適就燃用各種煤質并配有消除塵煙裝置0.5~10 t/h的工業鍋爐而設計的最 高全壓效率高于80%的低噪音鍋爐鼓、引風機，凡進氣條件相當、性能又相適應者均可選用

GY6-41型鍋爐離心風機用途：

該風機通常與工業鍋爐配套選用，具有可供配置蒸發量0.5t~10t/h的各類工業鍋爐的通、引風機。

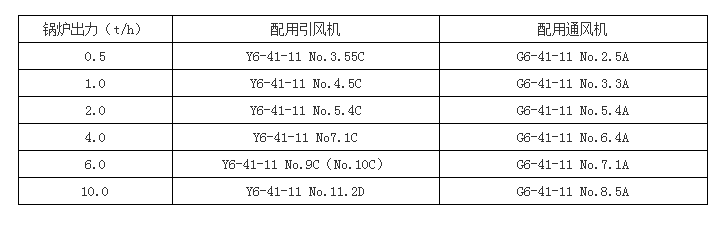

GY6-41型鍋爐離心風機與鍋爐配套的相應表



GY6-41型鍋爐離心風機形式：

G6-41型代表鍋爐通風機；Y6-41型代表鍋爐引風機。

通、引風機可制成“右”旋與“左”旋兩種形式。從傳動軸方向正視風機，如風機葉輪順時針旋轉稱為右旋，以“右”表示；逆時針旋轉稱左旋，以“左”表示。

風機制成單吸入。風機的出口位置以機殼的出風口角度表示，“左”“右”均可制成0°、90°、180°、270°四種角度，也可根據需要制成其他角度。鍋爐通風機可設計成A式、D式傳動方式，引風機可設計成C或D式兩種傳動方式。

GY6-41型鍋爐離心風機結構特點：

風機主要由葉輪、機殼、進風口、支座和電動機部分組成。

1。葉輪由后傾圓弧直線葉片焊于弧錐形輪蓋與平板形輪盤中間。精加工后經過嚴格的靜、動平衡校正，運轉平穩可靠、啟動性能好、噪聲低、效率高。

2。機殼用普通鋼板焊成蝸形殼體，與支座呈分裝盒焊接一體兩種結構，穩固可靠。

3。進風口制成收斂式流線型的整體結構，用螺栓固定在風機入口側。

4。傳動組由主軸、整體軸承箱、滾動軸承、帶輪或聯軸器等組成。用全損耗系統用油LAN32潤滑，密封性能好、運轉平穩、壽命長。
