產品介紹

YX9-35型鍋爐離心風機描述：
YX9-35型鍋爐離心風機具有效率高，性能曲線平坦，噪音低，工況轉速低，不易糜損，使用壽命長，結構新穎，貫徹了國際標準和行業三化標準等優點。其性能范圍比9-35更寬，傳運方式與老9-35相同，基礎尺寸與老9-35基本一致，還發展了1t，2t，4t鍋爐配套的小機號風機，因此凡老9-35配套的鍋爐，它都能配套。YX9-35型風機適應燃用各種煤質并配有消煙除塵裝置的工業鍋爐。凡進氣條件相當性能又相適應均可選用。最 高溫度不超過250℃。在引風機前必須加裝除塵效率不低于85%的除塵裝置，降代進入風機的煙氣含塵量，以利提高風機的使用壽命。

YX9-35型鍋爐離心風機結構：
    （1）葉輪材料為16Mn，長短相間前向彎曲葉片。葉輪成型后經靜、動平衡校正，因此運行平穩可靠。
    （2）進風口制成收斂式流線形的整體結構，用螺栓與前蓋板組固定。
    （3）機殼用鋼板焊接成蝸型殼整體。在蝸板上開有清灰門。便于清除葉片和機殼內的積灰保證葉輪的平衡性和氣動性能。
    （4）No.6.3C引風機支架由型鋼焊接而成。
    （5）傳動組由主軸、水冷軸承箱、聯軸器等組成。
    （6）主軸由優質鋼制成。采用滾動軸承，軸承箱有整體式和剖分式兩種形式。NO4-6.3采用整體式軸承箱；NO7.1-16采用剖分式軸承箱。兩種軸承箱上均須通冷卻水。耗水量由工作溫度和環境溫度的不同而異，一般按0.5-1m³/h考慮軸承箱上裝有溫度計和油位指示器，軸承箱內潤滑油采用30號機械油，加入油量按油位標志的要求。

YX9-35型鍋爐離心風機型式：
    （1）本風機又可制成順時針旋轉或逆時針旋轉兩種形式，從傳動部正視風機。如葉輪順時針旋轉稱為順時針旋轉風機，以順時針表示，葉輪逆時針旋轉，稱為逆時針旋轉峰及，以逆時針表示。
    （2）風機的出口位置以機殼的出口角度表示。順時針旋轉風機、逆時針旋轉風機均可制成0、45、90、135、180、225六種角度。

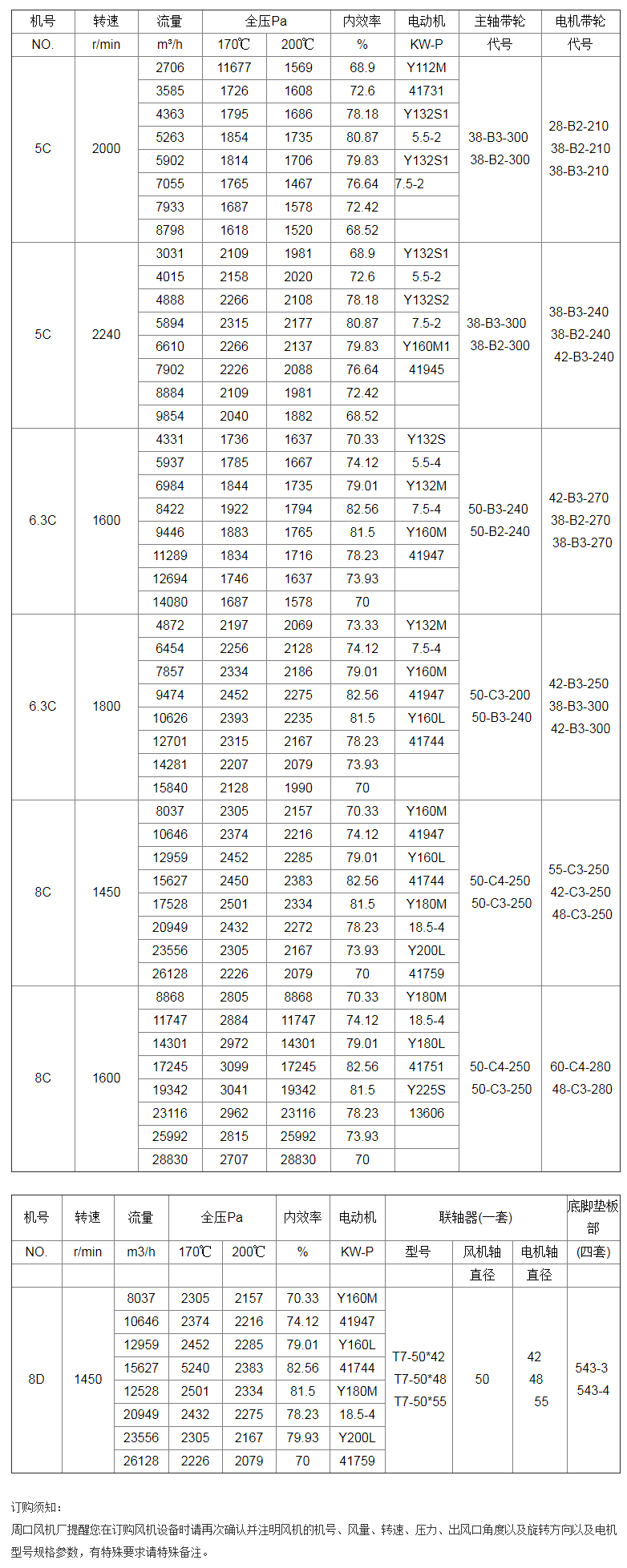

YX9-35型鍋爐離心風機性能詳情
