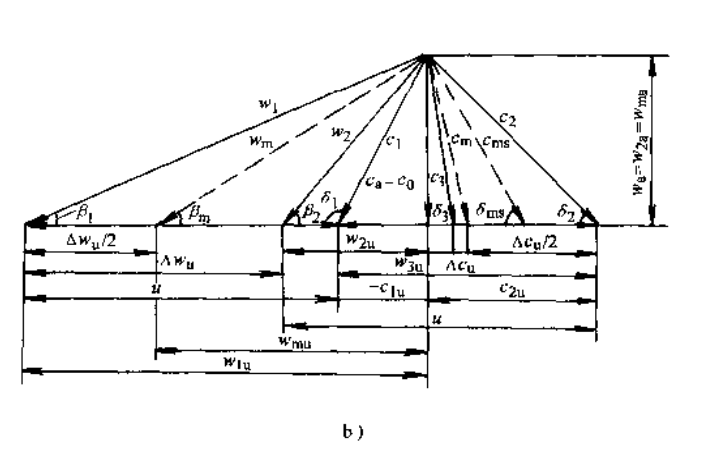

氣流流過軸流通風機葉柵時,氣流參數沿半徑方向是變化的。為了便于研究,可從圖42所示典型的單級軸流通風機中,用半徑r截取基元半徑為△r的環狀葉柵,并展開到平面上,便得到如圖416a所示的由前導流器、葉輪及后導流器葉片所組成的三排平面直列葉柵,稱它為基元級。圖中,00為前導流器入口截面,1-1與2-2分別為回轉葉柵入、出口截面,而3-3為后導流器出口截面。如果將各截面速度三角形重疊在一起,則如圖4-16b所示。
