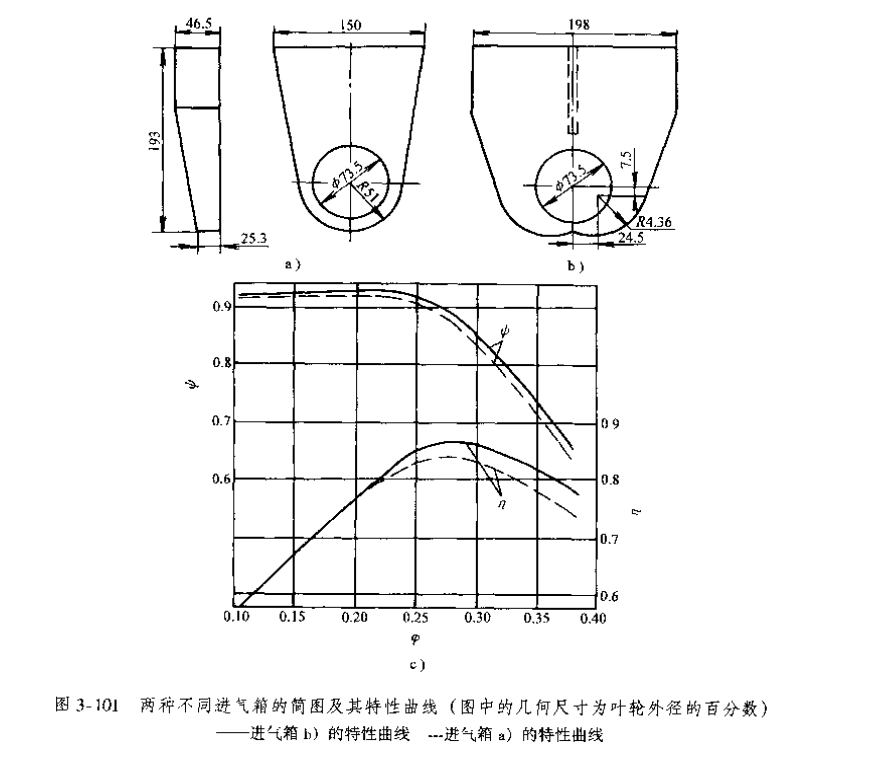

圖3-101為兩種不問結構的進氣箱及其特性曲線。進氣箱(見圖3-101b)與(見圖3-101a)的主要區別在于：

1.在垂直于轉軸的平面投影上,進氣箱(燉圖b)的入口尺小(或稱長度)顯著地增加了。
2.在進氣箱(児圖b)中設有整流筋板。氣流從它的兩側流入進氣箱,可消除氣流在進氣箱中的旋繞。
3.進氣箱(見圖b)的斤始部分的長度是不變的,然后逐漸減小其徑向尺寸。這種型式的進氣箱,在其左右兩側的體積,比圖a所示的型式大,以保證氣流較均勻充滿具出口。
從圖3-10lc特性曲線可以看到,進氣箱(見圖3-10rb)改了通風機的性能。在額定工況下,通風機的全壓系數及效率增加約2%。
另外,如圖3-10所示的幾種進氣箱比較好。
