案例介紹

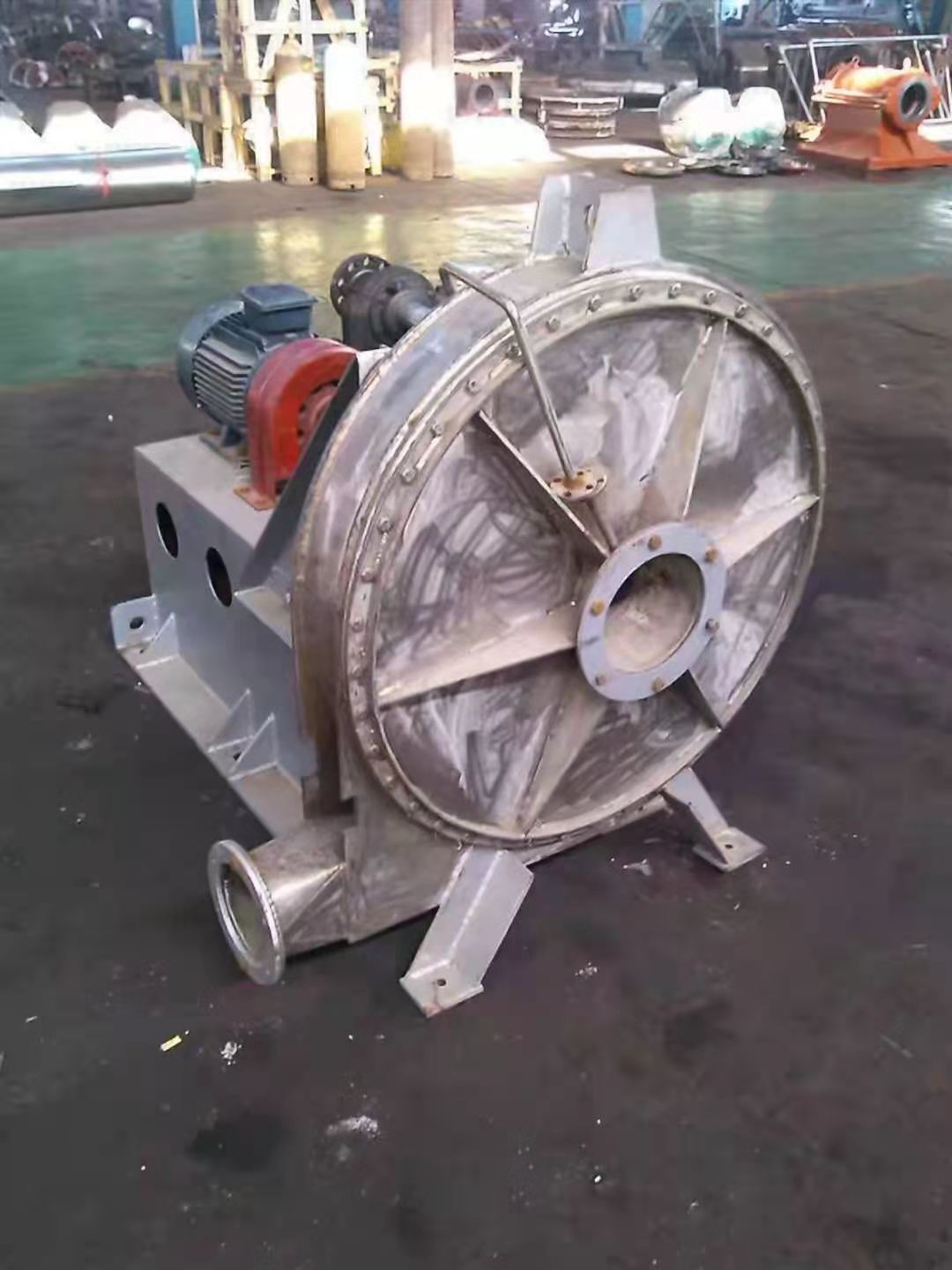

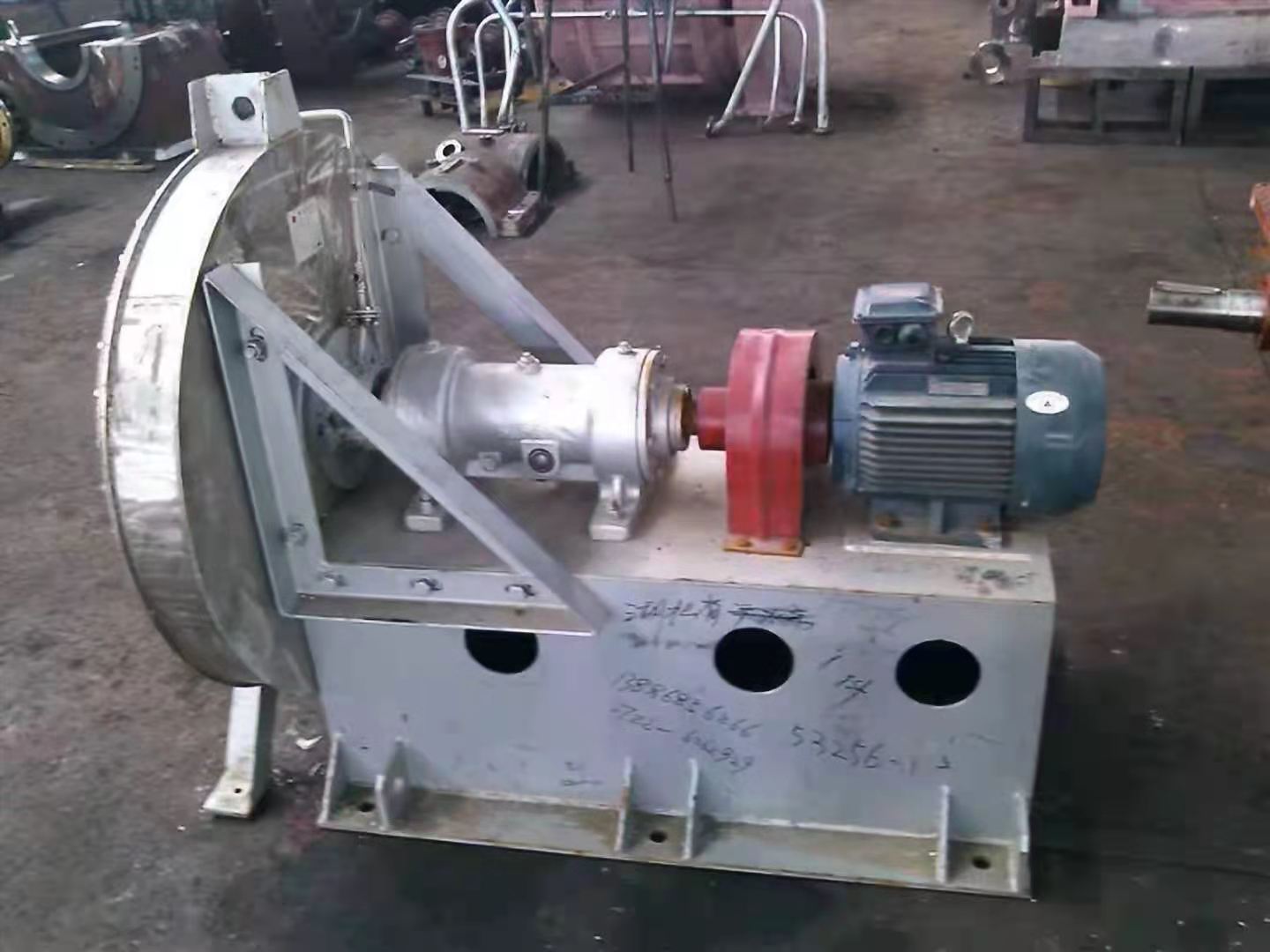

3.1再生風機型號：F8-09№9D，左90°，配套電機：變頻電機Y180M-2-22kW/380V, 防護等級IP55，絕緣等級F，西門子；

 3.2 輸送介質：再生氣，密度0.54 kg/m3，具有腐蝕、磨蝕性，溫度280~350℃，平均溫度320℃；

 3.3 介質成份：SO2:14%  CO2:7%  O2:10.8%   CO:0.2% N2:40% H20:28%  塵：100mg/m3；

 3. 4 流量：4390 m3/h，全壓：8140Pa，轉速：2900r/min，當?shù)卮髿鈮海?3kPa；

 3. 5 風機性能要求:曲線平坦，臨界點流量遠離1/4轉速區，動平衡等級為4級；

 3. 6 風機軸封泄露量零泄漏。風機噪聲（3）≤85dB(A)；

 3. 7 使用壽命不少于10年（連續運轉不小于8000小時）；

3. 8 結構件：葉輪（316L），軸（35CrMo）風機殼體、消音器采用316L不銹鋼，葉輪及機殼均采取耐磨措施，采用SKF（2316）軸承。風機底部帶排水口，且排水口接管上設置(DN25)閥門，材料均為316L。帶軸承座冷卻水配對進出口法蘭和視流器及配對法蘭。冷卻水進水壓力0.1~0.3MPa,冷卻水進水溫度≤35℃,流量1.0~1.5t/h。

 3. 9 供貨范圍：風機、電機、消音器、配對進出口法蘭、緊固件、齒環+負壓密封+氮?dú)饧訅好芊饧M(jìn)出口不銹鋼軟連接、整體支架，地腳螺栓。

 3.10 風機防腐等級WF1。產品金屬表面噴漆除銹；涂裝30μm底漆兩遍，再涂裝30μm藍色407漆兩遍。電機與風機為同一色標。
